通過修改集成 FET，在以下情況下，最好使用主機控制的降壓/降壓升壓充電器為超級電容器充電

• 需要使用單個充電器 IC 在鋰離子電池和超級電容器充電之間切換（使用主機軟件更改充電設置）。
• 充電器的輸入電壓可以高于或低于 V_REG。
• 1.0A < I_CHG < 5.0A
• 超級電容器的電容為中高或需要快速充電

BQ25798 是一款具有集成 FET 的降壓/升壓充電器，能夠提供高達 5A 的電流。它是一款可提供最低系統電壓的窄電壓直流 (NVDC) 充電器。充電器的 I²C 寄存器允許將其 VBAT_LOWV 閾值降至 VBATREG 的 15%。BATREG = 5.0V 時，VBAT_LOWV 隨后為 0.75V，低于 VBAT_SHORTZ = 2.5V。因此，充電器旁路預充電并直接從涓流充電轉換為快速充電。為了幫助在 V(BAT) =V(CAP) < 2.5V 時為充電器提供 100mA 涓流充電電流，在 SYS 和 BAT 之間添加了一個具有熱調節功能的限流開關 TPS25221，以加快電容器充電。由于 TPS25221 最小輸入電壓為 2.5V，BQ25798 最小系統電壓必須設置為至少 2.5V 的最小值。較高的最小系統電壓設置會導致開關上的損耗增加。主機可以在超級電容器電壓達到 2.5V 后禁用開關。

BQ25798 + TPS25221 參考設計方框圖如下所示。在此配置中，充電器可在底座中用于為超級電容器或鋰離子電池包充電。可能需要一個機械開關來通知主機，從而告知充電器正在充電的儲能元件以及如何復位充電器的寄存器。

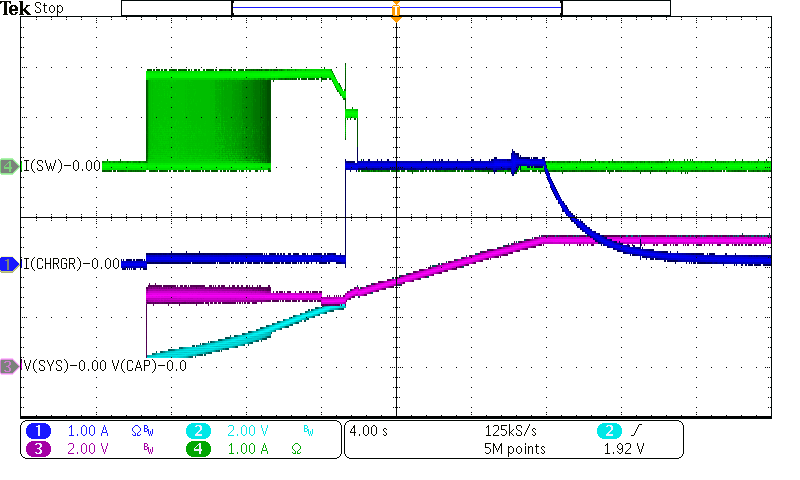

圖 2-8 中顯示了使用 BQ25798 和 TPS25221 在 I_CHG=2A 且 VBUS = 5V 的情況下將 10F 超級電容器充電至 5V 的完整充電周期。

粉紅色跡線為 V(SYS)，藍色跡線為 V(CAP)。當 V(CAP) < 2.5V 時，充電器提供 100mA 涓流充電，開關在退出熱故障占空比階段后提供 1.9A 電流。然后，主機關閉開關，充電器提供整個 2A 快速充電電流。可以并聯多個開關以分擔損耗，縮短其出現熱故障的時間并允許更高的充電電流。在此示例中，主機禁用了充電終止功能，因此 STAT 引腳（未顯示）絕不會更改狀態，并且轉換器會無限期地以 CV 模式運行，以將超級電容器保持在 5V。
