3 Sinc 濾波器

該濾波器具有 sin(x) / x 函數形式曲線，其名稱“sinc”來源于這種函數的頻率響應。該濾波器為什么具有這種響應，以及為何經常用于 Δ-Σ ADC，二者之間實際上密切相關。

數字濾波器通過將一定數量的調制器時鐘周期內的調制器輸出相加，從而創建一個數字輸出代碼。Δ-Σ ADC 的調制器速率 (f_MOD) 與其輸出數據速率 (f_DR) 之比為 OSR。這等效于在采樣周期內取這些樣本的移動平均值。在時域中取移動平均值，可以轉換為在頻域中得到一階 sinc 響應。在數據速率的整數倍時 sinc 響應等于零，這在濾波器的幅度響應圖中顯示為陷波。

當級聯多個串聯的 sinc 濾波器時，平均值計算次數會增加，從而增加濾波器的階數。在頻譜中，這對應于較低的截止頻率和較高的阻帶衰減，進而降低噪聲。圖 3-1 顯示了一階 sinc 濾波器 (sinc¹)、三個串聯 sinc 濾波器（三階 sinc，sinc³）和五個串聯 sinc 濾波器 (sinc⁵) 的頻率響應差異。

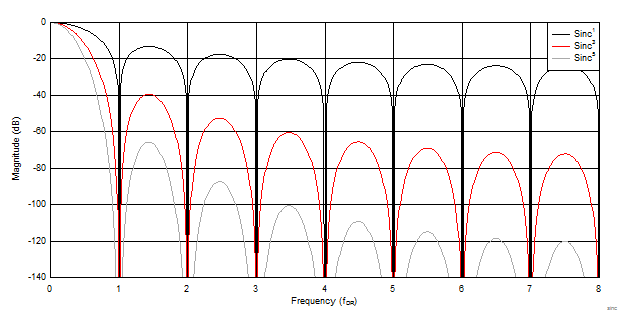

圖 3-1 Sinc¹、Sinc³ 和 Sinc⁵ 數字濾波器的頻率響應

從這些響應來看，數字濾波器輸出中似乎沒有太多的帶寬，從而限制了可測量的信號內容。這在某些低帶寬應用中不是一個缺點。一些精密傳感器應用（如溫度和壓力傳感器）的測量不需要太多的帶寬，而需要一個良好的低通濾波器來抑制帶外噪聲。sinc 濾波器非常適合這些應用。

在給定應用情況下，可能需要相對較快地在多個傳感器輸入之間進行多路復用。為此，數字濾波器需要響應輸入變化并快速穩定。Sinc 濾波器也非常適合這種情況。與具有更精細調節頻率響應的其他數字濾波器相比，sinc 濾波器可提供更短的建立時間。在許多情況下，可以將這些濾波器設計為在單個轉換周期內穩定至階躍輸入。

然而，即使不同的 sinc 濾波器類型之間也需要進行權衡。sinc 濾波器的階數越高，穩定所需的時間就越長 – 但相應也會帶來更好的阻帶衰減。圖 3-2 顯示了 sinc¹、sinc³ 和 sinc⁵ 濾波器如何響應單位階躍輸入。請注意，sinc 濾波器的階數與穩定至輸入所需的樣本數相匹配。

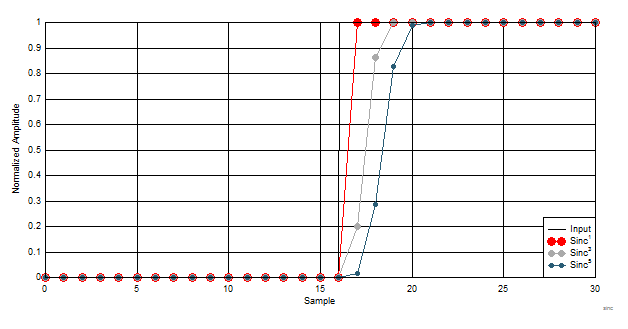

圖 3-2 Sinc¹、Sinc³ 和 Sinc⁵ 數字濾波器的階躍響應

一些數據轉換器采用略有改動的 sinc 濾波器。在某些工業應用中，電力設施產生的干擾會在 50Hz 或 60Hz 的頻率下污染設備環境。數字濾波器在 50Hz 或 60Hz 頻率響應下具有陷波，這有助于抑制電網頻率并保持高效的系統電源抑制 (PSR)。

在許多情況下，可以將這些濾波器設計為在單個轉換周期內穩定至階躍輸入。但是，在單個周期內穩定的濾波器不會像未修改的高階 sinc 濾波器那樣具有很大的帶外抑制效果。圖 3-3 顯示了使用低延遲濾波器將數據速率設置為 20SPS 時，ADS124S08 上數字濾波器的幅度響應。請注意，此濾波器同時抑制 50Hz 和 60Hz。因?yàn)樵?10Hz 的倍數頻率下會出現濾波器陷波，所以正常 sinc 濾波器的數據速率需要是 10SPS 的整數倍才能實現此目的。

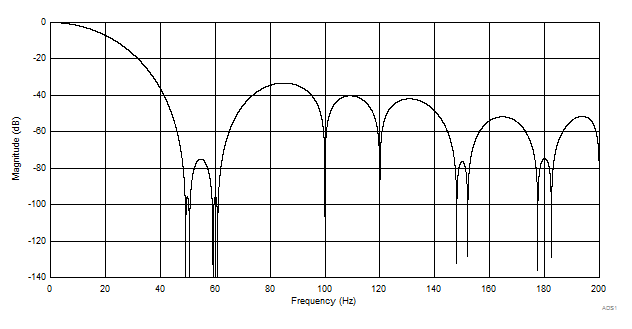

圖 3-3 ADS124S08 數字濾波器的幅度響應，f_DR = 20SPS

總之，sinc 濾波器用作 Δ-Σ ADC 中的基本低通濾波器。這類濾波器具有合理的阻帶衰減和快速階躍響應，因此成為直流測量應用的理想選擇，尤其是在多個輸入信號間進行多路復用時。
