設計說明

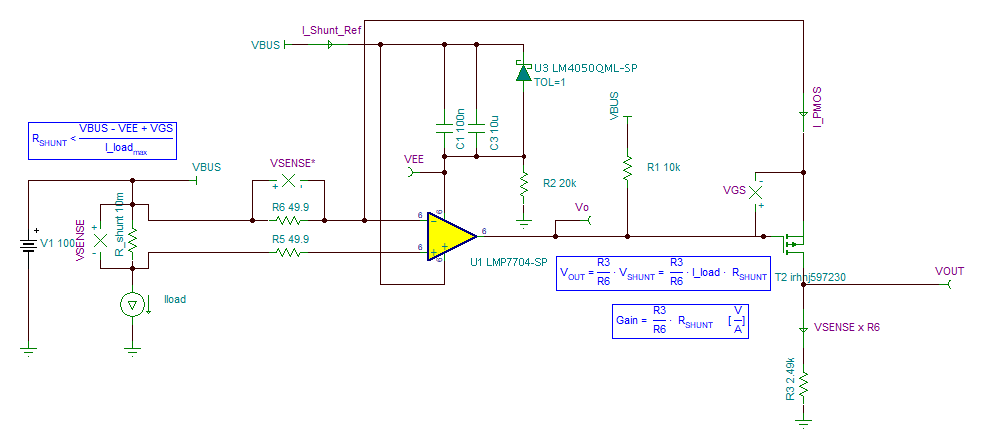

為了測量電源系統運行狀況監控系統中的電流，在負載的高側或低側放置了一個分流電阻器。但是，將其放置在低側可能會干擾負載接地。在大多數應用中，測量高側電流更為可取。下圖顯示了一個高側電流檢測電路，其電源電壓等于 100V，負載電流范圍為 1A 至 10A。該電路的輸出范圍為 0.5V 至 5V。
