ZHCAC52 march 2023 TPSF12C1 , TPSF12C1-Q1 , TPSF12C3 , TPSF12C3-Q1
7 電容放大的概念
用于降低 CM 噪聲的 AEF 電路可在所需頻率范圍內放大 CM 扼流圈的視在電感或 Y 電容器的視在電容。針對 CM 衰減配置的 VSCI AEF 使用一個放大器級作為注入電容器 CINJ 的電容倍增器。正是這種較高的有源電容值支持以較低的 CM 扼流圈值實現目標衰減。
觀察圖 6-1，方程式 1 顯示注入電容實際上會乘以 GAEF（即從電源線路到放大器輸出的 CM 電壓增益）：
方程式 1.

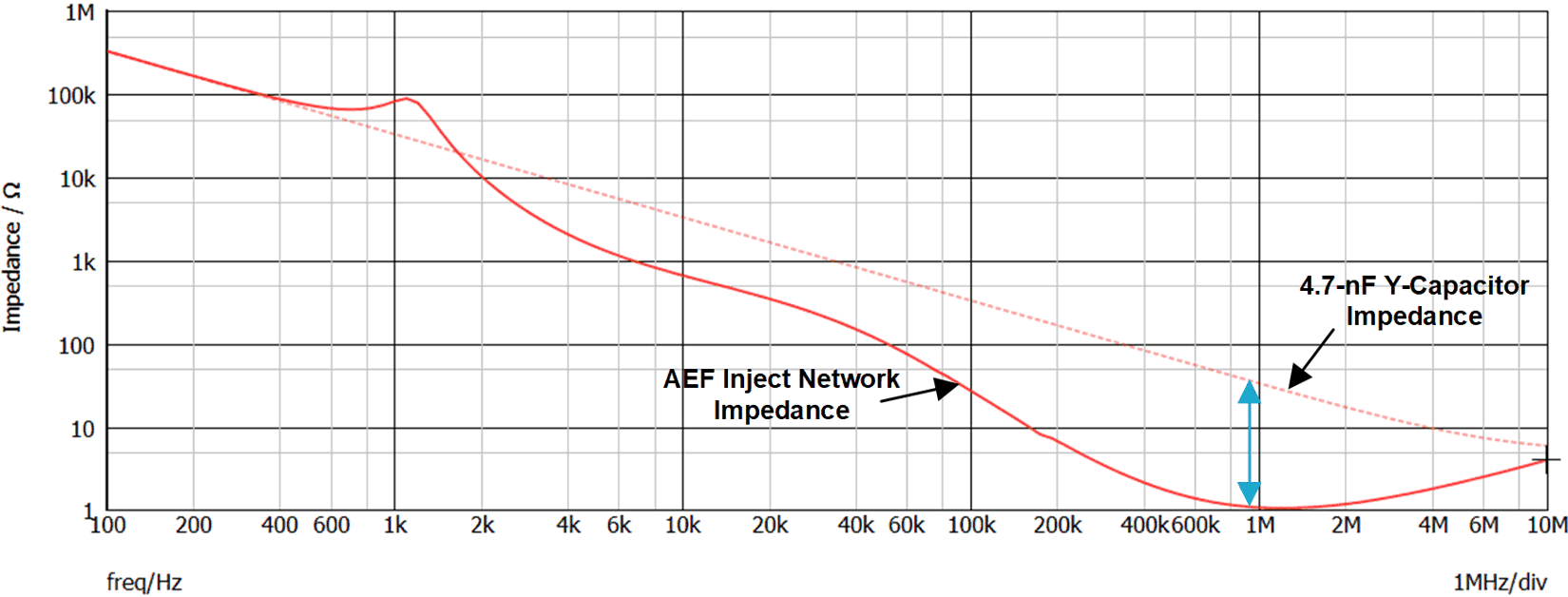

圖 7-1 展示了啟用和禁用 FB-VSCI AEF 電路時的注入網絡阻抗仿真圖。高于 2kHz（尤其是高于 100kHz）的較低阻抗是由 4.7nF 注入電容器的有源電路及其相關阻尼網絡的電容放大引起的。
圖 7-1 啟用 AEF 時的注入分支阻抗 ZINJ 與傳統 Y 電容器的比較示例，展示了通過有源反饋操作在較高頻率下提升的等效電容
