特別是對于 TLC6C5748-Q1，方程式 3 中計算了局部調光 SPI 接口（SIN，SCLK）的數據吞吐量。例如，具有 60Hz 幀速率的 336 區設計需要大約 0.32MHz 的 SCLK/SIN。TLC6C5748-Q1 僅在 LAT 脈沖到達時更新亮度，因此整個幀周期可用于亮度數據傳輸。

此外，GSCLK 是 PWM 調光計數器的獨立時鐘。在某些應用中，需要使用高 PWM（例如，>20kHz）調光頻率以避免出現可聞噪聲和莫列波紋。在 TLC6C5748-Q1 上，當需要高 PWM 調光頻率時，建議設置 ESPWM 的控制位。方程式 4 展示了啟用 ESPWM 的情況下，PWM 調光頻率和 GSCLK 之間的關系。

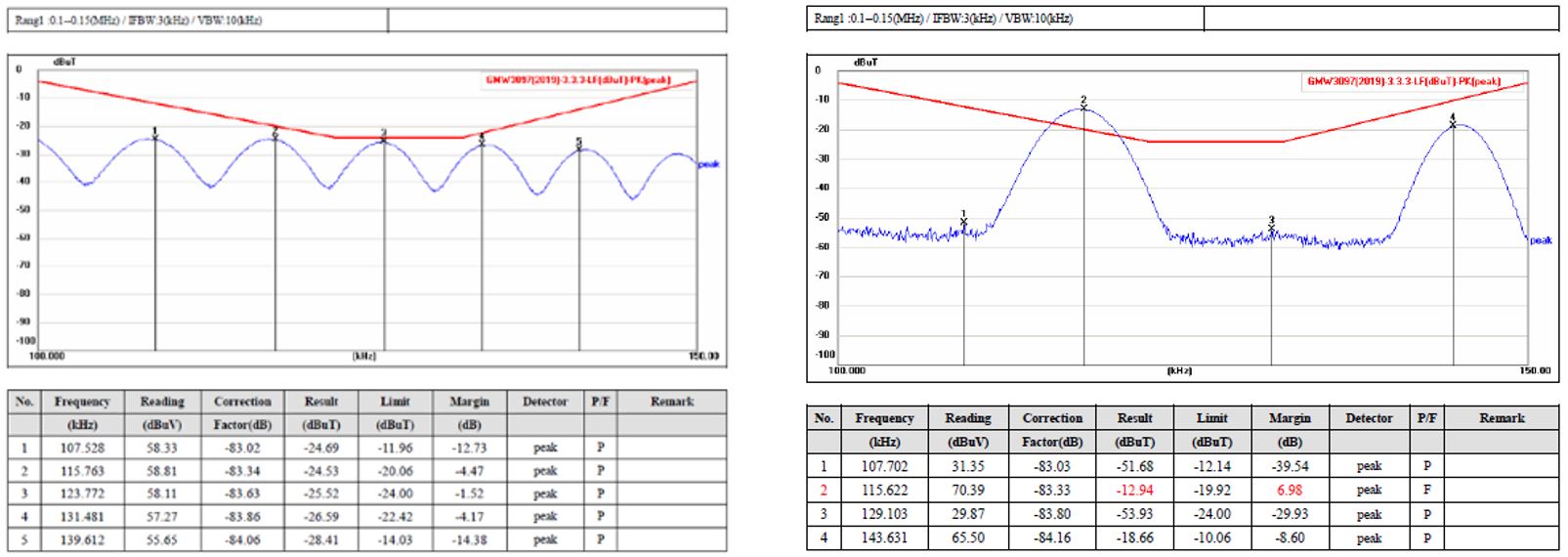

例如，要實現超過 20kHz 的 PWM 調光頻率，至少需要 10.24MHz 的 GSCLK 頻率。某些 OEM 可能對特定低頻段的近場磁場發射有限制。大多數情況下，這種低頻磁輻射發射直接來自 PWM 調光操作期間的電流環路。頻譜上的輻射尖峰與 GSCLK 頻率直接相關，因為 PWM 調光頻率從 GSCLK 分頻。因此，還必須仔細選擇 GSCLK 頻率以避免尖峰位于敏感頻帶，這一點也很重要。對于可聞噪聲，除了提升 PWM 調光頻率外，我們還可以使用鉭聚合物電容器。與 MLCC（多層陶瓷電容器）相比，鉭聚合物電容器不會產生振動噪聲。通過近場磁場發射的常用方法是降低 GSCLK。例如，GMW3097 規范限制了 100kHz 至 150kHz 的近場磁場發射。根據方程式 4，當 GSCLK 為 4MHz 和 14.3MHz 時，PWM 調光頻率為 7.8kHz 和 48.8kHz。信號頻率越低，在高頻范圍內振幅就越低，如圖 2-8 所示。

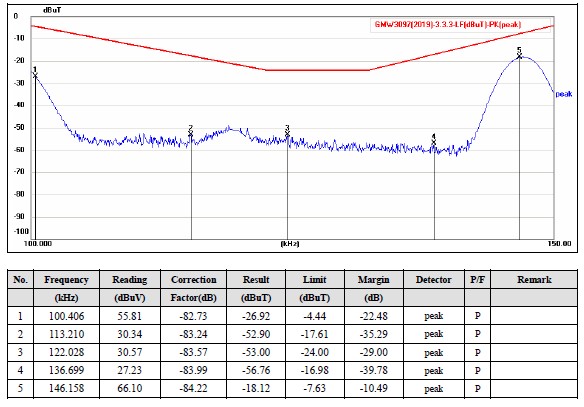

根據方程式 4，設計合適的 LED 調光頻率也是符合規范的好方法。例如，50kHz LED 調光頻率是合適的，因為在 50kHz、100kHz、150kHz 等處具有 EMI 噪聲峰值，這意味著可以避免對 100kHz 至 150kHz 的嚴格限制。圖 2-9 展示了當 GSCLK 為 25MHz 且開啟 ESPWM 時的近場測試結果。此外，將穩壓電容器分布在 LED 板上還可以降低 LED 調光頻率帶來的 EMI 噪聲。
