1 引言

圖像對比度一直是進一步改進汽車 LCD 顯示屏的限制因素。同時，隨著汽車顯示面板的尺寸越來越大，LCD 面板的漏光導致黑色區域不是真正的黑色，這可能會導致觀看體驗下降，尤其是在黑暗中行駛時。為了解決這些問題，局部調光 LCD 背光技術已推向市場。在局部調光系統中，LED 矩陣用于替代全局調光 LCD 背光中的 LED 燈串。每個 LED 覆蓋一個小的背光區域。每個區域的亮度可以根據圖像內容獨立調節。

與傳統的 LCD 面板全局調光背光相比，局部調光背光可以顯著提高圖像對比度，并通過關閉黑色顯示區域下的背光 LED 來消除 LCD 漏光。

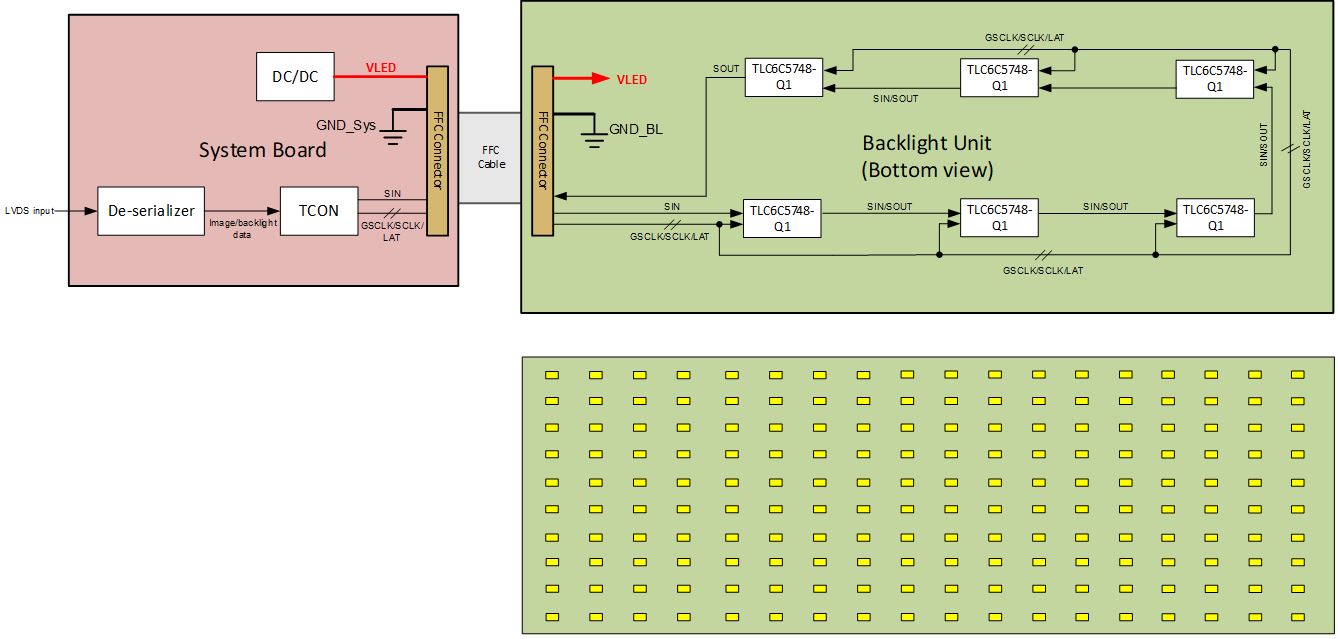

如圖 1-1 所示，典型的局部調光系統包含系統板和 LED 板。

系統板通常有一個時序控制器 (TCON) 和一些電源電路。TCON 接受圖像數據流進行顯示，以及計算和輸出每個背光區域的亮度數據。LED 板通常有 LED 矩陣和 LED 驅動器。系統板和 LED 板之間使用 FFC 電纜進行板外連接。

從 EMC 設計的角度來看，這種架構會帶來以下挑戰，

• 帶板外連接的高頻接口，
• 兩層 LED 板上的高頻信號走線，

LED 板上的電源完整性和信號完整性。
