1 設計

所有 ISO14xx 和 ISO1500 收發器均使用 TI 基于 SiO₂ 的隔離技術，為 RS-485 發送、接收和使能信號提供可靠的高電壓隔離。ISO14xx 系列符合 Profibus 標準，可在 5V 總線側電源下支持更大的差分電壓，以確保在嘈雜的工業環境中進行可靠通信。ISO1500 是一種小尺寸解決方案，具有較低的隔離規格，非常適合在長距離通信中隔離接地環路。ISO14xx 和 ISO1500 的初級側寬電源電壓提供了直接與低壓微控制器連接以節省電力的選項，而次級側的 5V 選項可保持總線信號的高信噪比。這些收發器都向總線提供 1/8 單位負載，以支持多達 256 個節點，并具有 100kV/us 的典型共模瞬態抗擾度。

推挽式變壓器驅動器 SN6505B 與外部變壓器和可選的整流 LDO 配對，形成一個隔離式電源，為隔離式收發器供電。SN6505B 器件可為需要向多個器件提供隔離電源的系統提供最大 5W 的電源，或者 SN6501 可用于提供高達 1.5W 的輸出功率。此解決方案為創建隔離式電源提供了緊湊、高效和低噪聲的解決方案。

ISO14xx 系列在器件中集成了強大的 EMC 保護，能夠承受 30kV HBM ESD、16kV IEC ESD 和 4kV IEC EFT。為了進一步增強瞬態保護，可選配低電容瞬態電壓抑制器 (TVS)，例如 PSM712。該器件提供 600W 浪涌能力、75pF 電容和高達 40kV ESD 保護，而其關斷電壓涵蓋 –7V 至 +12V 的 RS-485 共模電壓范圍。建議通過簡單的 R-C 低通濾波器，對節點控制器和收發器單端側之間的信號路徑增加噪聲濾除。計算濾波器元件值，使得 RF × CF = 0.032 / fS，其中 fS 是相關最高信號頻率。

圖 1-1 顯示了半雙工隔離式 RS-485 節點的系統圖，該節點使用 ISO1410 進行信號隔離，使用帶有變壓器的 SN6505B 進行電源隔離。圖 1-2 顯示了全雙工隔離式 RS-485 節點的系統圖，該節點使用 ISO1412 進行信號隔離，使用帶有變壓器的 SN6505B 進行電源隔離。

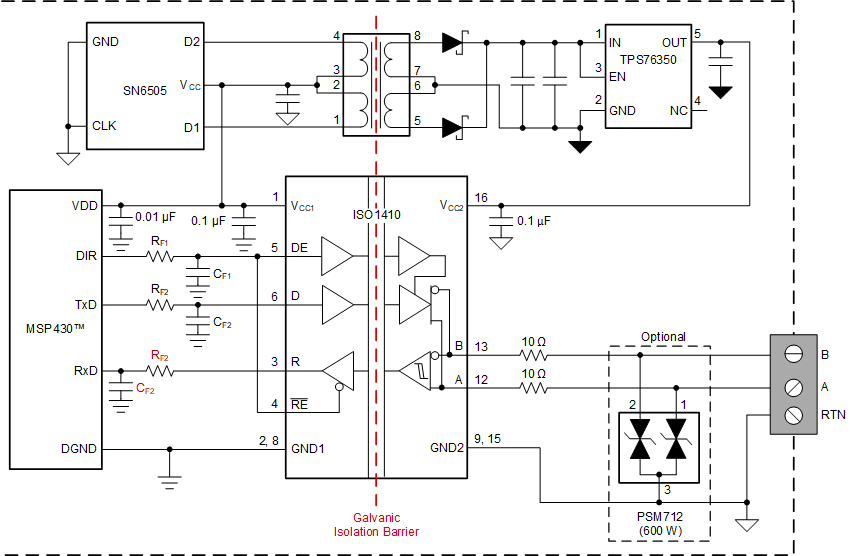

圖 1-1 半雙工隔離 RS-485 節點

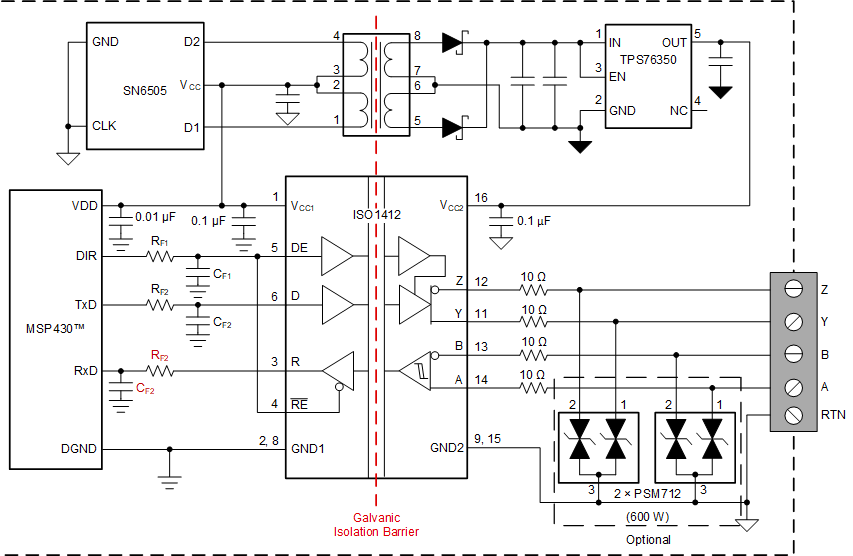

圖 1-2 全雙工隔離 RS-485 節點
