2.2 隔離變壓器
系統中有變壓器則意味著以太網線（如 CAT-5 或 CAT-6）與以太網控制器或 Phy 之間存在隔離。但是，變壓器確實具有與之相關的寄生元件。圖 2-2 顯示了變壓器中存在的不同寄生元件，特別強調了變壓器沒有完全隔離的原因。變壓器的初級和次級側都有寄生電容、電阻和電感，這些在所有現實世界的小信號分析中都存在。這些是由于材料的性質及其彼此靠近。但是，初級繞組和次級繞組彼此相鄰，因此會引入繞組電容。

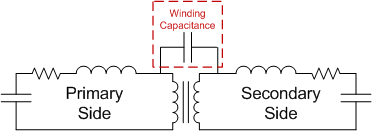

圖 2-2 包含寄生效應的變壓器原理圖Equation1. I = C * dV/dt
Equation1 是用于計算通過電容器的電流的公式。浪涌脈沖在初級側提供了較大的 dV/dt，因此電容器中有電流從初級側流向次級側，但不會完全隔離兩側。在次級側看到的這個脈沖是初級側的百分比，在高電平時很容易損壞連接的 IC。因此，必須測量該脈沖并對其進行保護。
