因此,可以看出,雖然通過變壓器傳輸的脈沖的峰值和寬度減小了,但它仍然可能損壞 Phy。使用相同的浪涌設置并添加以太網 Phy,下圖顯示了它使器件斷開之前和之后的點。請注意,在次級側測量的電壓相對較高。這是 Phy 的內部 ESD 保護機制的高鉗位電壓所致。下面的波形是在測量初級側的電流(用藍色表示)、次級側的電流(用綠色表示)和次級側的電壓(用黃色表示)時采集的。

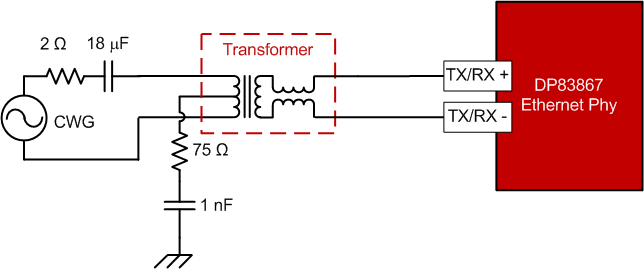

圖 3-4 使用變壓器和以太網 Phy 的浪涌脈沖設置

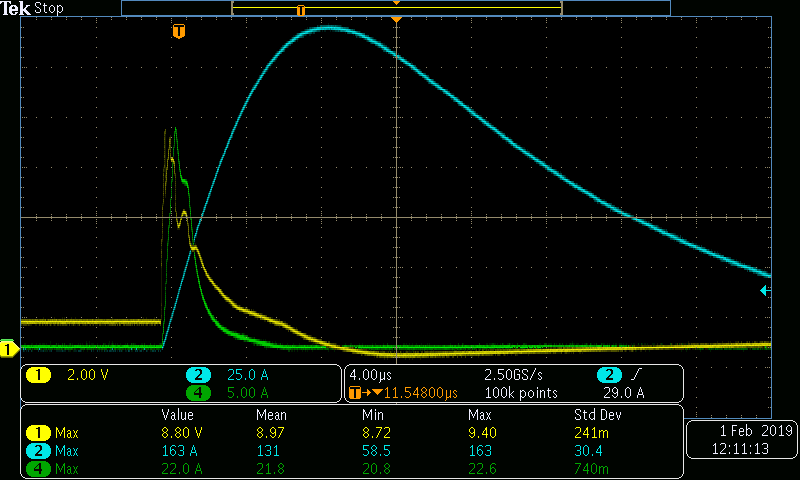

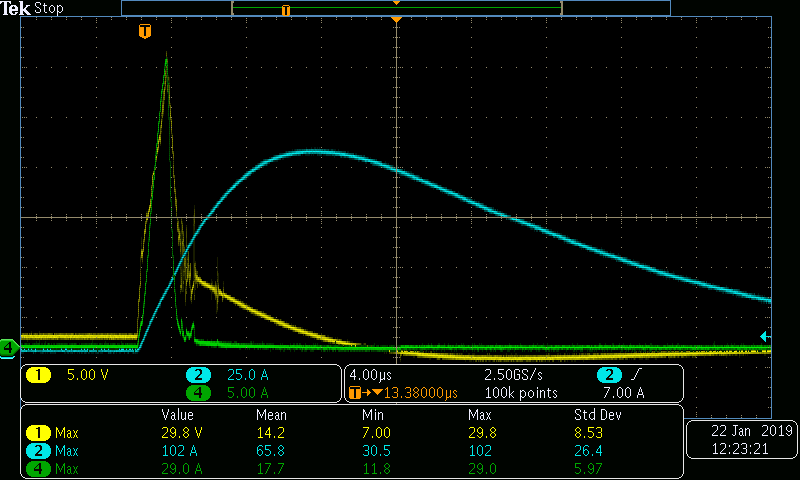

圖 3-6 Phy 斷開后的差模浪涌脈沖

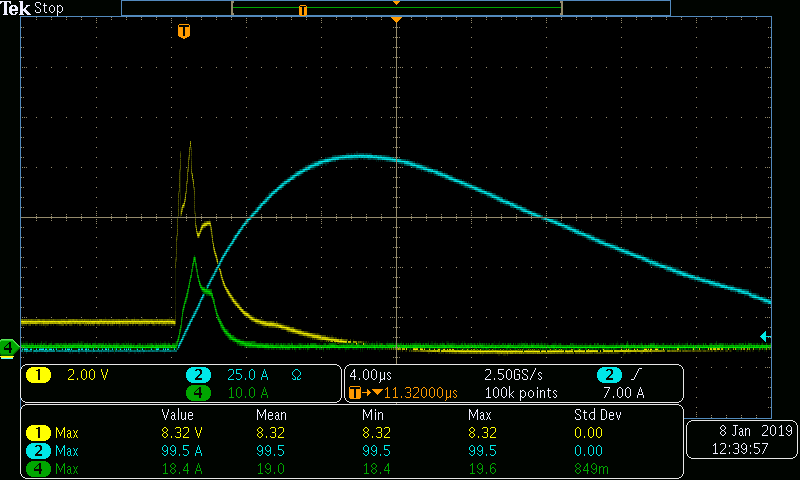

圖 3-5 Phy 斷開前的差模浪涌脈沖重新運行相同的測試,但將 ESDS314 添加到施加浪涌的信號線上,從該測試中可以看出該器件受到保護,不受此事件的影響。

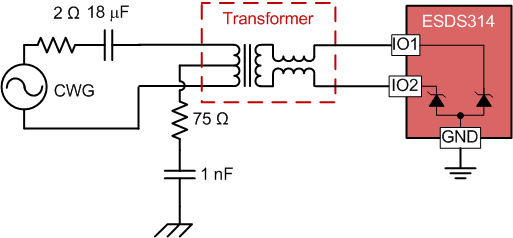

圖 3-7 使用以太網物理層和 ESDS314 的浪涌設置
圖 3-9 ESDS314 在 160A 下保護 Phy 免受差模浪涌脈沖的影響

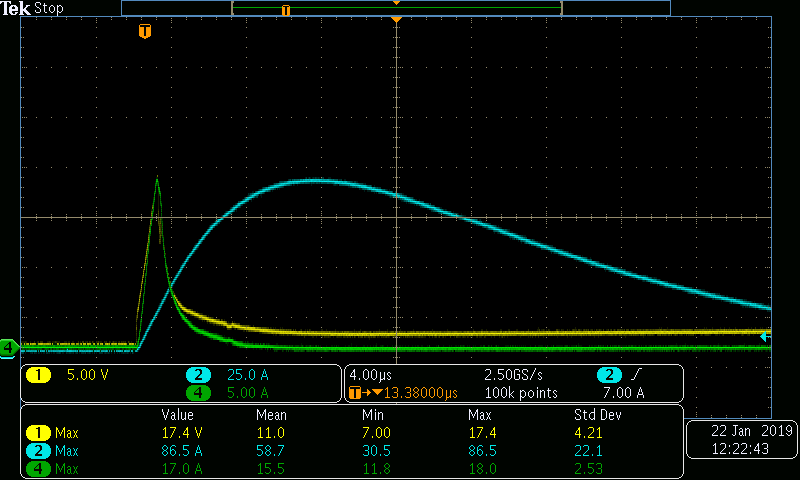

圖 3-8 使用 ESDS314 和 Phy 的差模浪涌波形
