3 系統設置和校準元件

在執行測量之前，需要對 VNA 進行直通校準，以避免額外的串聯電阻和阻抗失配。在高頻下，通常會出現失配情況。使用 SMA 連接器有利于消除失配錯誤。SMA 連接器還提供尺寸小、重量輕和支持高頻的連接器，最高可達 18GHz。

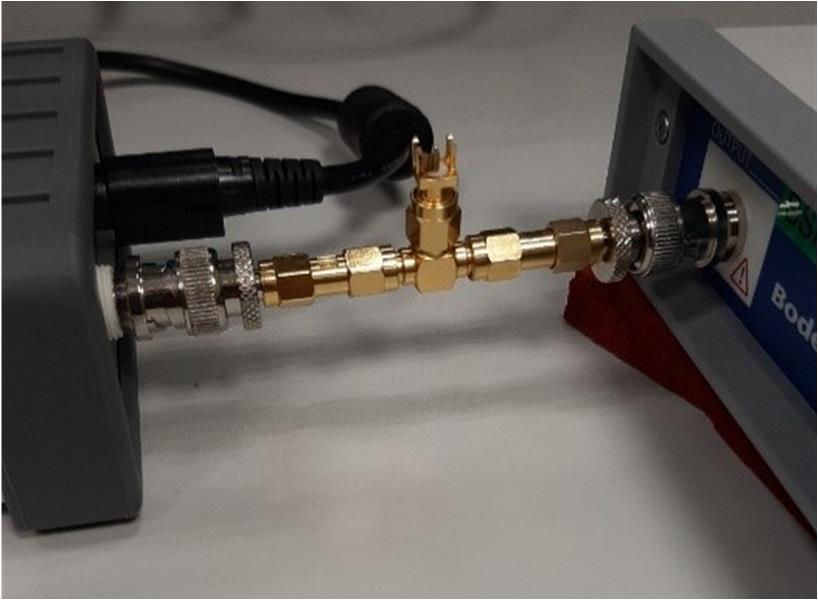

VNA 和半浮動放大器通過如圖 3-1 所示的 SMA T 形連接器連接，第三個孔連接到校準元件。

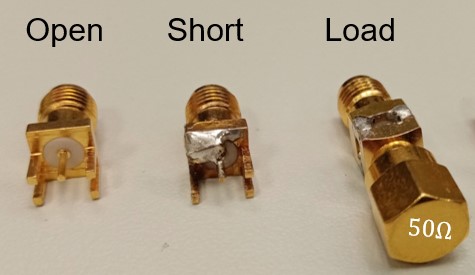

如圖 3-1 所示，校準元件非常便于安裝典型的旁路電容器尺寸。中心引腳和 GND 引腳之間的距離必須與 DUT 具有相似的大小。在 PDN 評估的情況下，降壓轉換器輸出電容器的焊盤。通常使用的校準元件是開路、短路和 50 Ω負載。可以使用其他基準元件（如電容器、電感器或 1mΩ 電阻器）來驗證 VNA 校準的質量。這些元件可以購買，也可以從母型 SMA 連接器開始手工制作 [6]。

為確保阻抗測量的可靠性和可重復性，驗證 VNA 的測量參數非常重要。默認情況下，工作頻率范圍可能比整個頻率范圍窄，因此可以擴展，以評估更寬的頻率范圍。頻率窗口也可以減小，以更大限度減少計算時間。為避免測量飽和，建議調整接收器通道的衰減電平。

施加的信號可以基于 DUT 進行調制。通常，較高的信號電平在測量值中提供較低的信噪比 (SNR)。但是，陶瓷電容器等無源器件的阻抗值往往會隨測量信號電平而變化。然后，用戶需要根據頻率調整信號電平。

如果校準沒有很好地執行，系統會受到更高的 SNR 和不準確度的影響。這將阻止在整個頻率范圍內測量非常低的阻抗。

直通校準后，DUT 即可連接到系統，以開始測量。

通過切斷一些 SMA 連接器的 GND 引腳，可以修改 SMA 連接器，如圖 3-2 所示。另一種方法是使用 SMA 半剛性電纜并將其剪短，剝?nèi)ブ行膶?dǎo)體并將短引腳焊接到外導體。
