2 環增益測量

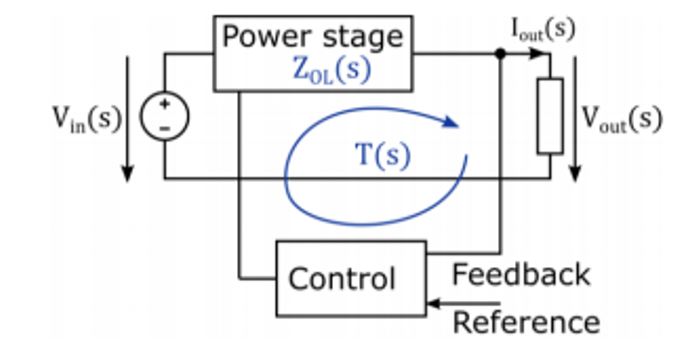

降壓轉換器具有構成閉環系統的基本模塊。圖 2-1 顯示了通用降壓轉換器的閉環系統。

圖 2-1 通用降壓轉換器的閉環系統

$Z_o^{ol}\left(s\right)$ 是功率級環路增益的開環輸出阻抗， $T\left(s\right)$ 定義為環路周圍所有增益的乘積。當環路打開時，功率級在恒定工作點運行，這意味著控制器信號保持恒定。

當環路閉合時，轉換器正常運行。閉環輸出阻抗為 $Z_o^{cl}\left(s\right)$：

從此公式我們可以推斷出環路增益越高，反饋環路降低的輸出阻抗就越多。在設計電源時，可以通過增加輸出電容來降低開環阻抗，從而降低輸出阻抗。特別是對于大電流操作，確保整個頻率范圍內的輸出阻抗較低對于實現良好的負載瞬態非常重要。但是，這種方法會產生尺寸和材料成本，而且對于不應超過最大輸出電容的某些設計，還可能會降低其性能。

從前面的公式我們可以得出環路增益：
