1.1.2 時鐘的電源要求
在ADC12QJ1600-Q1 評估模塊上，為超低噪聲 PLL 提供了一個外部時鐘，用于對 ADC 計時。與高速 ADC 類似，頻率更高要求電源電流更大。同時，頻率更高要求時鐘抖動更低，因此也要求相位噪聲更低。相位噪聲直接受到電源噪聲和紋波的影響。TPS62913 的性能如圖 1-3 所示。

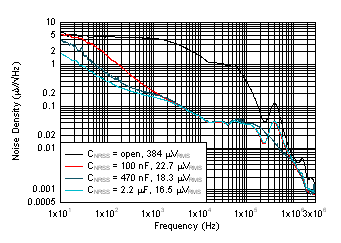

圖 1-3 TPS62913 在 2.2 MHz 下 12Vin 至 3.3Vout 的輸出噪聲密度與頻率注： BW = 100Hz 至 100kHz
TPS62913 專為實現低噪聲而設計，添加了一個外部降噪濾波電容器，還提供了調整軟啟動時間的方法。使用 470nF CNR/SS 電容器可實現所需的噪聲性能和 5ms 軟啟動時間。
