2 語音活動檢測器

VAD 塊監視來自麥克風通道的信號，以尋找類似語音的模式，并在檢測到匹配模式時觸發中斷。VAD 監視語音活動的開始和語音活動的結束。這兩個事件都可以映射到中斷。

ADCx120 器件還能夠根據 VAD 中斷自動開啟和關閉電源。例如，可以將 ADCx120 系統設置為在數字麥克風通道上監視 VAD 活動，然后根據 VAD 觸發開啟模擬麥克風通道電源。

VAD 有兩種工作模式：

1. 自動模式：VAD 自動觸發，以開啟和關閉系統電源。
2. 用戶模式：必須由主機監視 VAD 中斷，并且必須通過 I2C 命令開啟或關閉系統電源。

請注意，在自動模式和用戶模式下，該器件還會在 GPIO 或 GPO 引腳上生成一個中斷，該中斷可以發送到外部 DSP 或 SOC。

VAD 的顯著特性如下：

• 無需外部時鐘 - 系統重復使用經過調諧的內部振蕩器，來生成具有所需頻率的 ADC 和 DSP 時鐘。
• 在 VAD 模式和記錄 模式之間自動切換 - 系統在出現語音活動時從 VAD 模式切換到記錄模式，并在自動 VAD 模式下沒有語音活動時切換回至 VAD 模式。
• 可通過 RAM 重新配置決策樹 - 利用該特性，可以使用已針對其他聲學事件檢測進行訓練的不同決策樹來更新默認語音活動決策樹。

VAD 算法使用基于決策樹分級的算法進行語音活動檢測?？梢酝ㄟ^系數寫入更新決策樹參數，因此可以針對需要使用決策樹進行檢測的其他應用重新配置 VAD 塊。16 頻段非均勻間隔 IIR 濾波器組用于特征提取。可以離線計算特征選擇參數和決策樹，并通過系數存儲器寫入對其進行更新。圖 2-1 顯示了 VAD 的信號處理鏈。

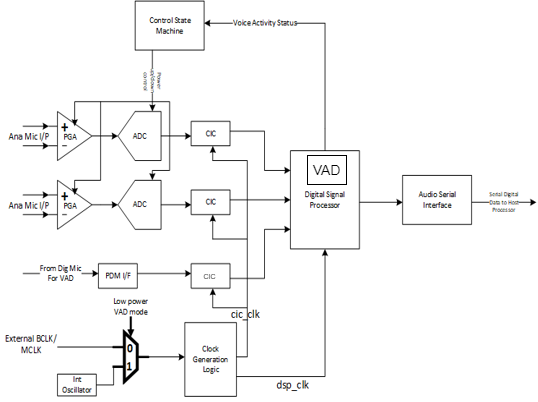

圖 2-1 VAD 方框圖
