4.3 即時校準 – 實現超快 VCO 校準的終極選擇
LMX2820 引入了即時校準，是對完全輔助校準的全新升級。利用這種即時校準，無需太多編程和設置開銷即可獲得同樣快速的 VCO 校準結果。這集結了多項優勢。
-
CAPCODE、CORE 和 DACISET 的校準值在相同頻率下始終相同，從而提供一致的性能。此處假設沒有移除器件的電源，并且有一個需要校準的初始設置例程。
-
VCO 校準時間可以減少到 5 μs 以下，并且不會影響性能或可靠性。
-
LMX2820 具有雙緩沖（影子寄存器），它不僅簡化了開關頻率，而且一次將所有寄存器設置應用到新頻率，這樣 VCO 調諧電壓就不會滿貫到錯誤的值
使用初始設置條件測量了許多不同的情況，如圖 4-2 所示。VCO 頻率、分頻器和 INSTCAL_FNUM 值已更改，但其他條件相同。將 FCAL_INSTCAL_DLY 設置為 250，這使得 VCO 校準時間持續 2.5 μs。

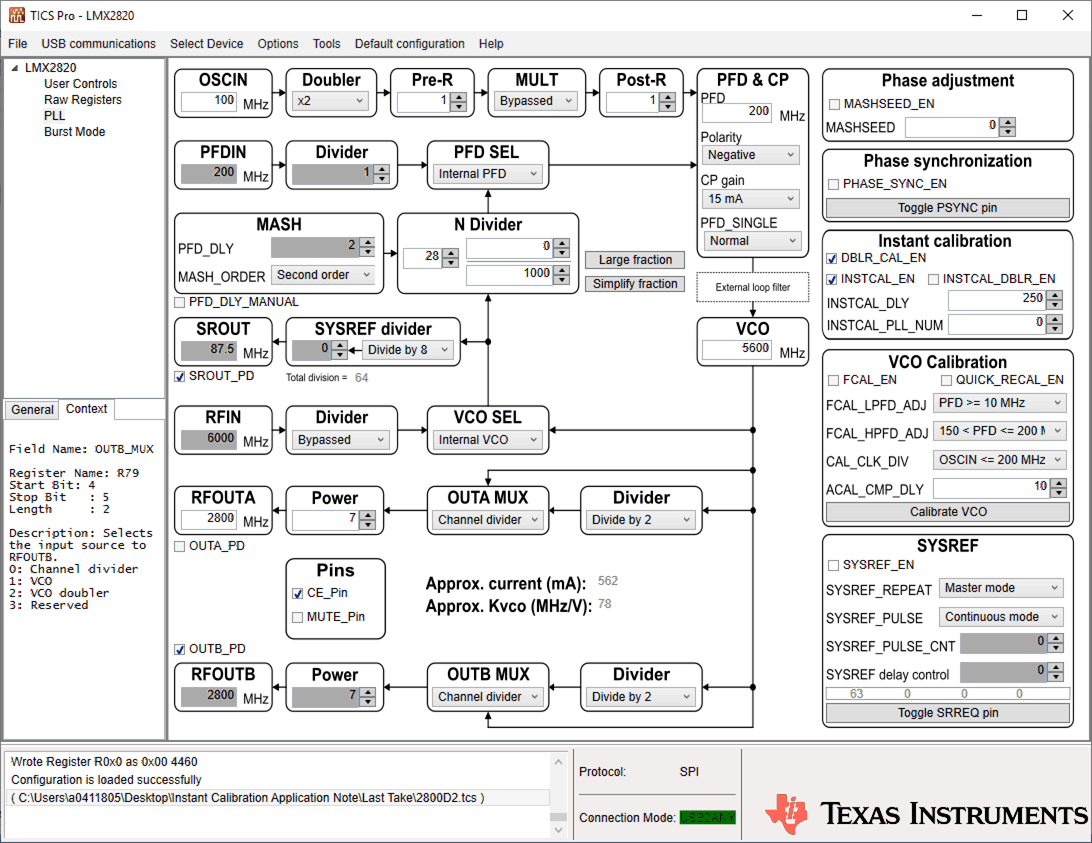

圖 4-2 TICSPro 設置其余的鎖定時間歸結于環路的模擬穩定時間。測量了模擬校準開始時的頻率誤差 (Δf)，并使用 LD 引腳輸出測量了鎖定時間，結果記錄在表 4-2 中。
| 輸出頻率 (MHz) | VCO 頻率 (MHz) | 輸出分頻器 | dF (MHz) | 鎖定時間 (μs) | |||
|---|---|---|---|---|---|---|---|
| Fstart | Fstop | Fstart | Fstop | DivStart | DivEnd | ||
| 5600 | 6000 | 5600 | 6000 | 1 | 1 | 6.7 | 11.8 |
| 6000 | 5063 | 6000 | 10126 | 1 | 2 | 0.5 | 9.8 |
| 5600 | 6053 | 5600 | 6053 | 1 | 1 | -3.2 | 9.7 |
| 6053 | 5600 | 6053 | 5600 | 1 | 1 | 1.4 | 10.9 |
| 5595 | 6028 | 11190 | 6028 | 2 | 1 | 14.5 | 12.2 |
| 6028 | 5595 | 6028 | 11190 | 1 | 2 | 2.2 | 9.5 |
| 2800 | 5600 | 11200 | 11200 | 4 | 2 | 0.9 | 11.9 |
| 5600 | 2800 | 11200 | 11200 | 2 | 4 | 2.2 | 10.8 |
環路濾波器會影響環路的模擬穩定時間，并會產生一定的影響。

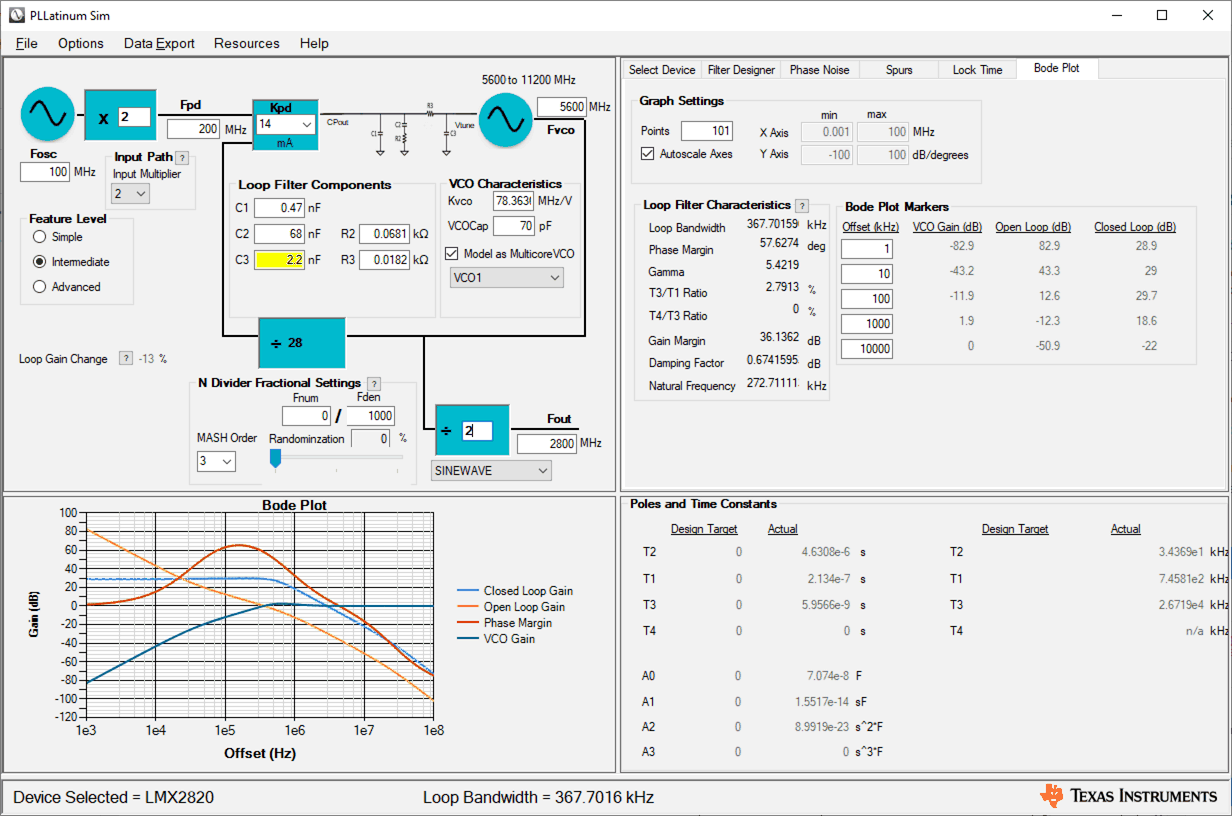

圖 4-3 環路濾波器配置

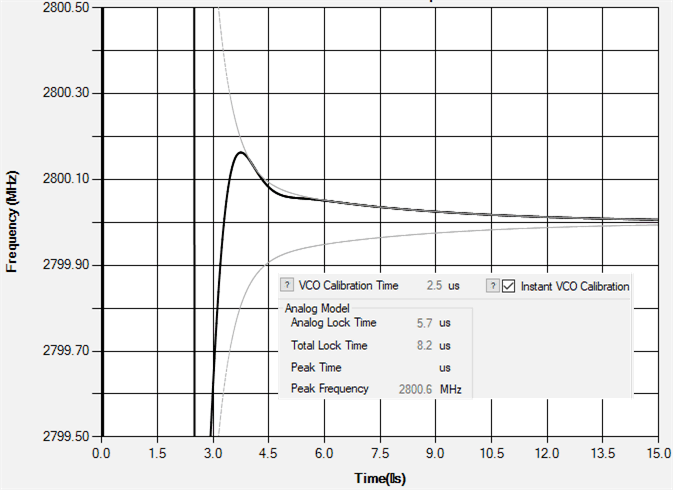

圖 4-4 鎖定時間仿真
圖 4-5 利用 LMX2820 進行寬跨度即時校準.

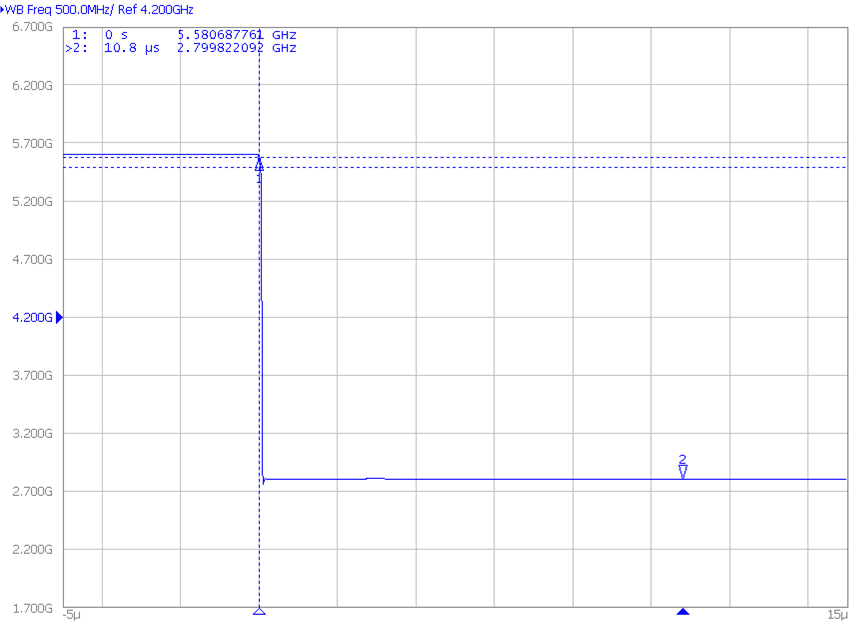

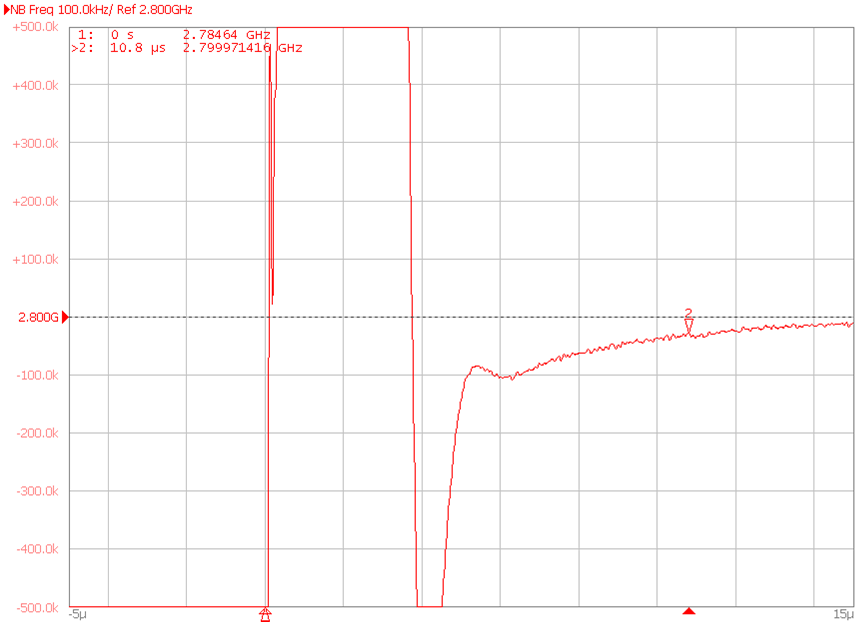

圖 4-6 利用 LMX2820 進行窄跨度即時校準. 圖 4-6 顯示，在 10.8 μs 處（鎖定檢測引腳指示鎖定的位置），頻率略微偏離了大約 30 kHz。有一條長尾表明它逐漸穩定到這一點，有時可以通過將電容器類型從 X7R 更改為 C0G 來實現改進（不過還沒有嘗試這一做法）。在圖 4-4 中，測量了校準后的頻率誤差，使用了 30 kHz 的穩定容差，并且仿真結果顯示為 8.2 μs，而實際測量結果為 10.8 μs。在任何情況下，無論使用何種測量技術或電容器類型，該鎖定時間都飛快地流逝。
