ZHCABA5 September 2020 LMX2820
在多個頻率之間快速切換的功能(也稱跳頻)是通信、國防無線電和電子戰等諸多系統中的關鍵要素。對于這些應用,必須盡可能快地在各頻率之間進行切換。
例如,北約用于傳輸實時戰術信息的 Link-16 網絡需要 13 μs 以下的跳頻。[1] [2]

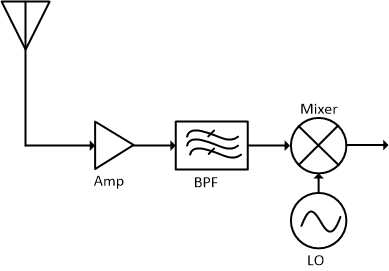

圖 1-1 展示了典型的接收器架構,其中需要一個或多個本地振蕩器 (LO) 來生成不同頻率的信號,并將它們與輸入的接收信號相混合。
圖 1-1 典型的接收器架構在這樣的架構中,LMX2820 器件可用作 LO,并通過兩個主要特性來簡化設計:(1) 將多個 VCO 內核集成到一個芯片, (2) 采用超快速 VCO 校準。LMX2820 中的八個 VCO 內核允許通過單個 IC 實現從 43.75 MHz 到 22.4 GHz 的寬帶頻率范圍,從而無需多個 LO。為了在這些 VCO 內核之間快速切換,LMX2820 器件的即時校準功能將 VCO 校準時間大幅縮短至 5 μs 以內,從而減少了整體鎖定時間。
該報告提供了一個使用 LMX2820 實現少于 11 μs 的鎖定時間的示例。與現有的其他校準方法相比,即時校準顯然為設計跳頻系統提供了最快的解決方案。
