ZHCAB95B October 2020 – October 2021 TMAG5110 , TMAG5110-Q1 , TMAG5111 , TMAG5111-Q1
3.2.1.1 平面內傳感器對齊
磁體的外邊緣是磁場最強的位置。因此，如果將傳感器放在磁體的外邊緣上，那么在空氣間隙和靈敏度選擇上會具有充分的靈活性。以下幾張圖片顯示了如何將不同版本的 TMAG5110 和 TMAG5111 置于靠近磁體外邊緣（平面內）的位置以供使用。

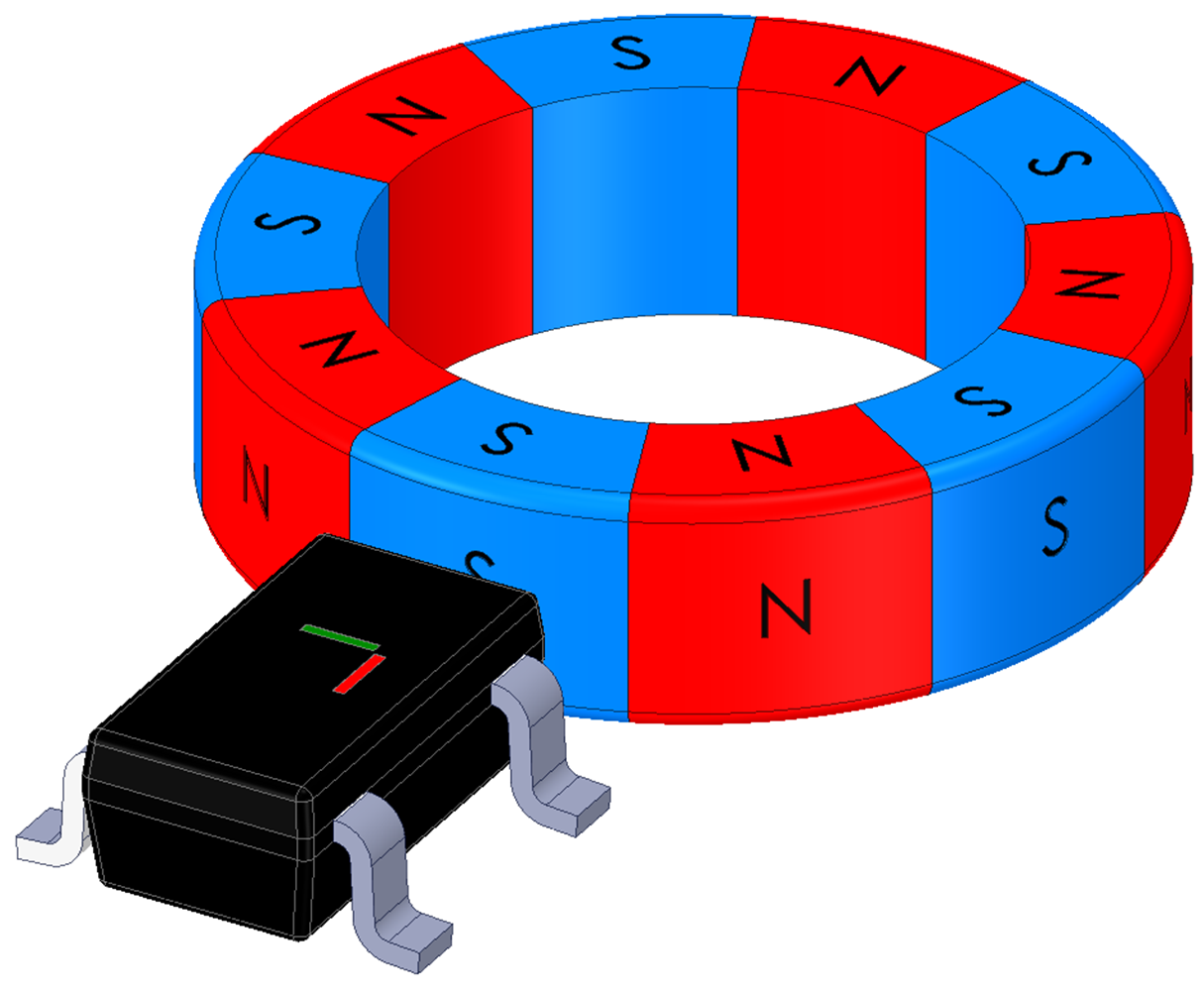

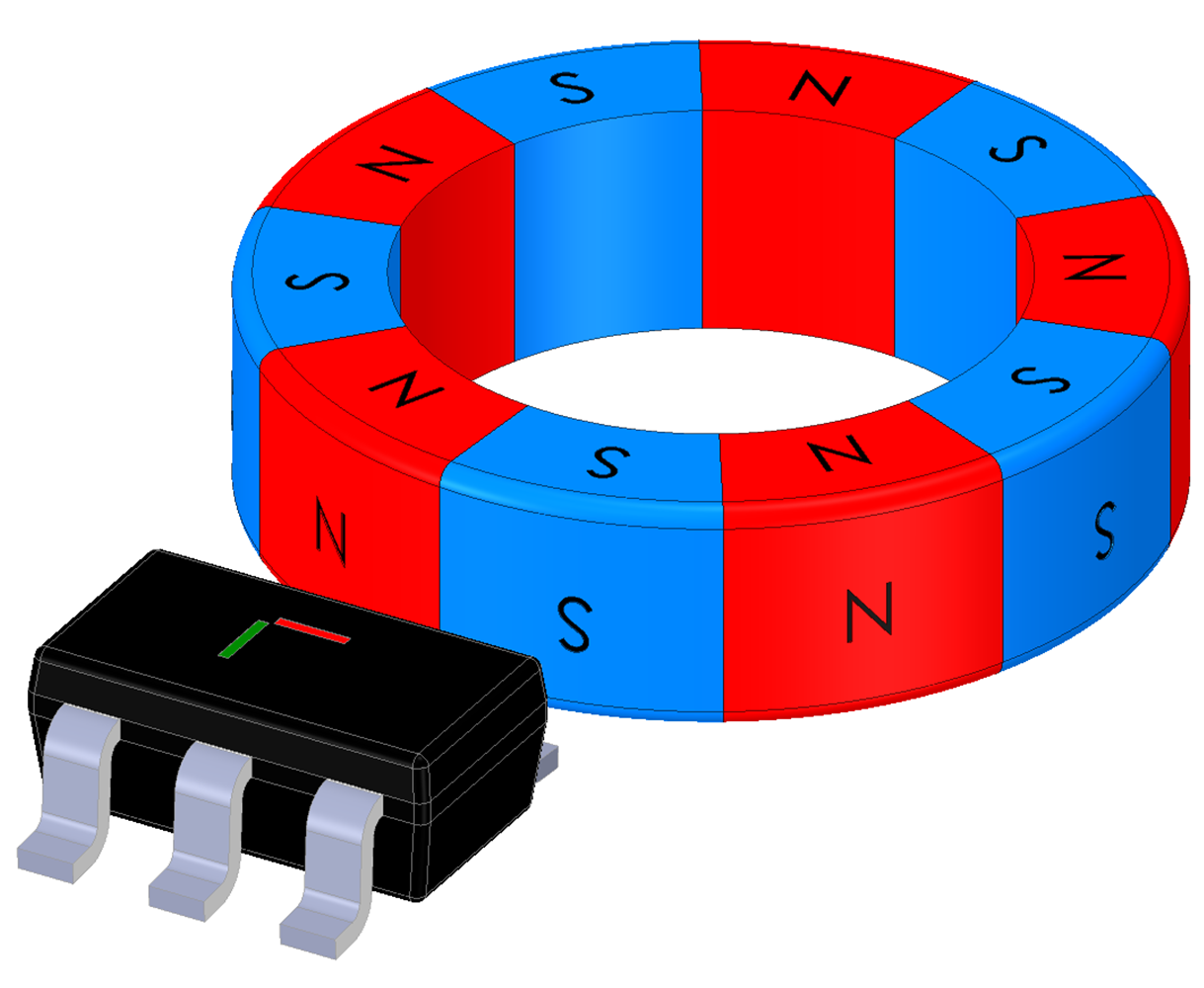

| 選項 A - X 和 Y 軸靈敏度使傳感器能夠與環形磁體放在同一平面上。傳感器可以面向磁體放置，也可以側面朝向磁體。該器件還可以沿 Z 軸旋轉 180°。 |  圖 3-6 XY 外邊緣 1 |  圖 3-7 XY 外邊緣 2 |

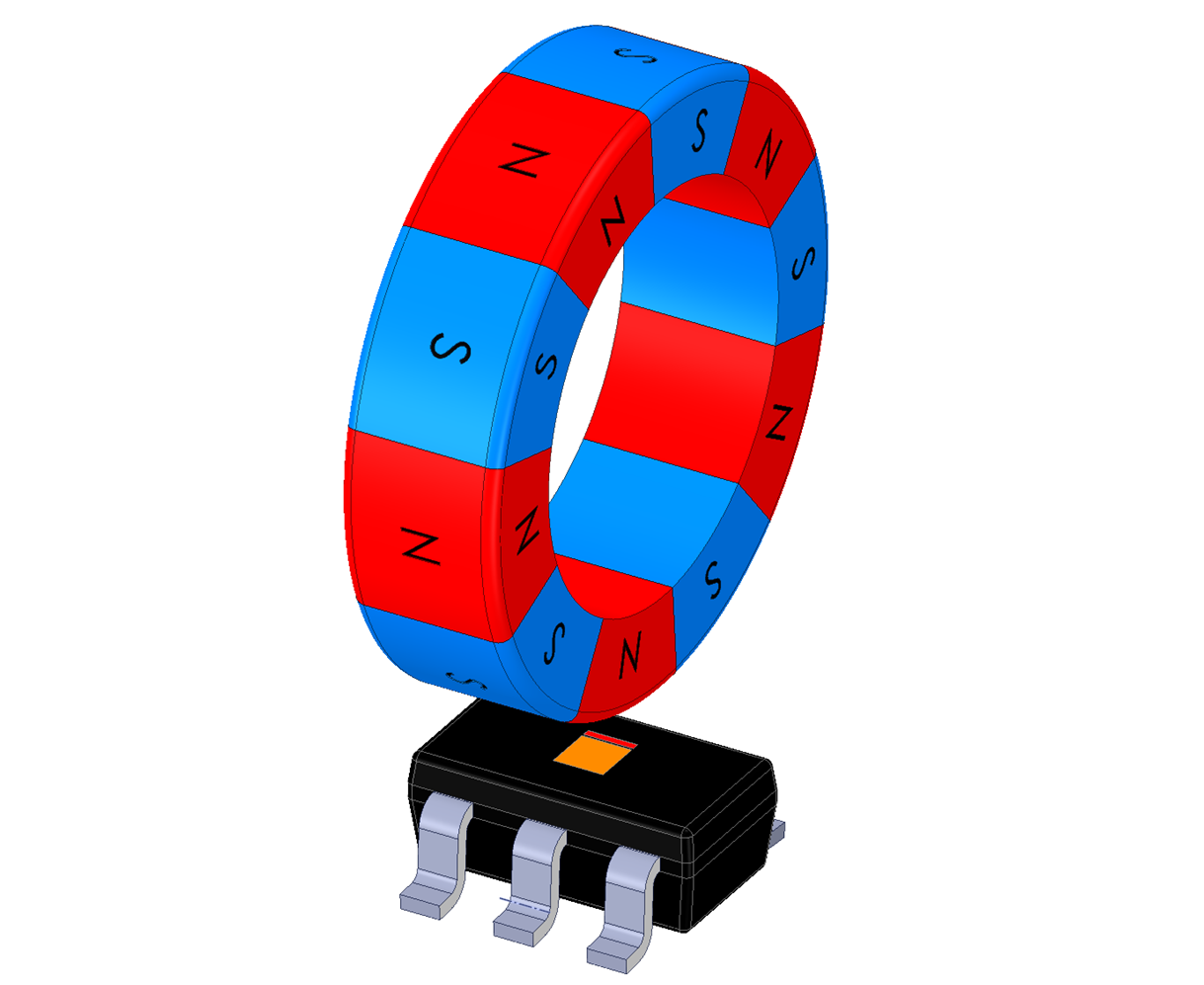

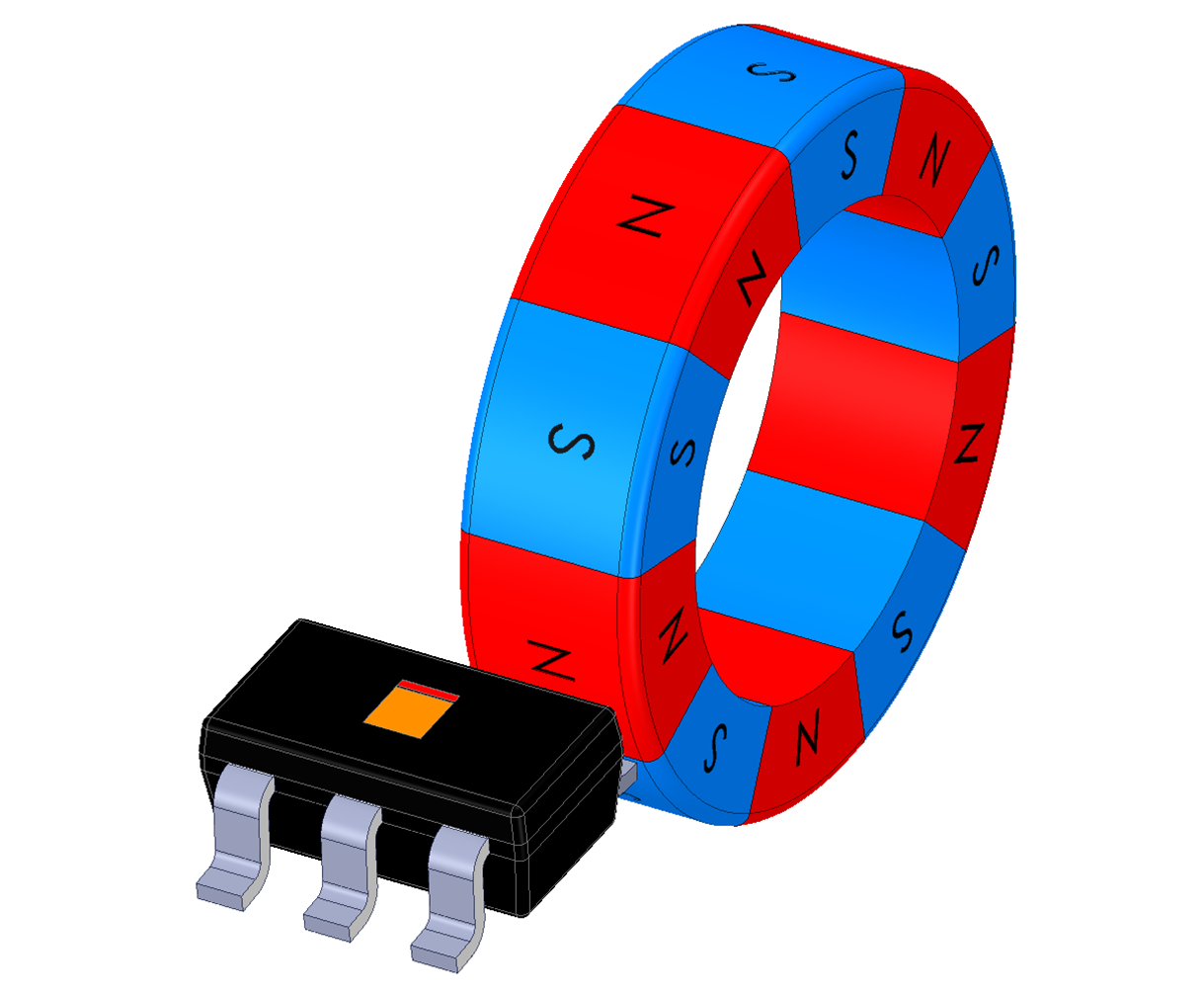

| 選項 B - Z 和 X 軸使傳感器能夠放在封裝的頂部，面向環形磁體放置或器件的 正面朝向磁體。該器件 還可以沿 Z 軸旋轉 180°。 |  圖 3-8 ZX 外邊緣 1 |  圖 3-9 ZX 外邊緣 2 |

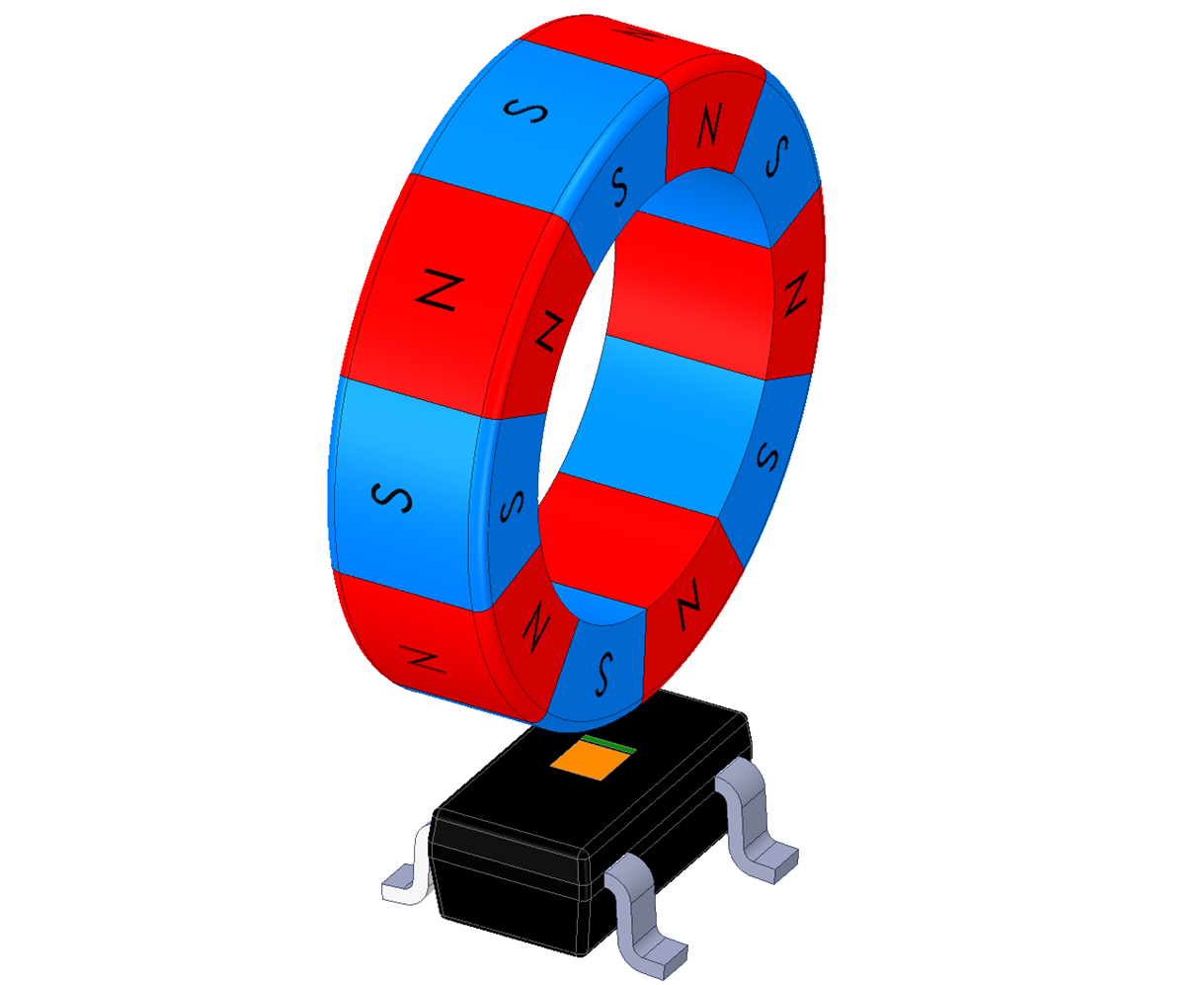

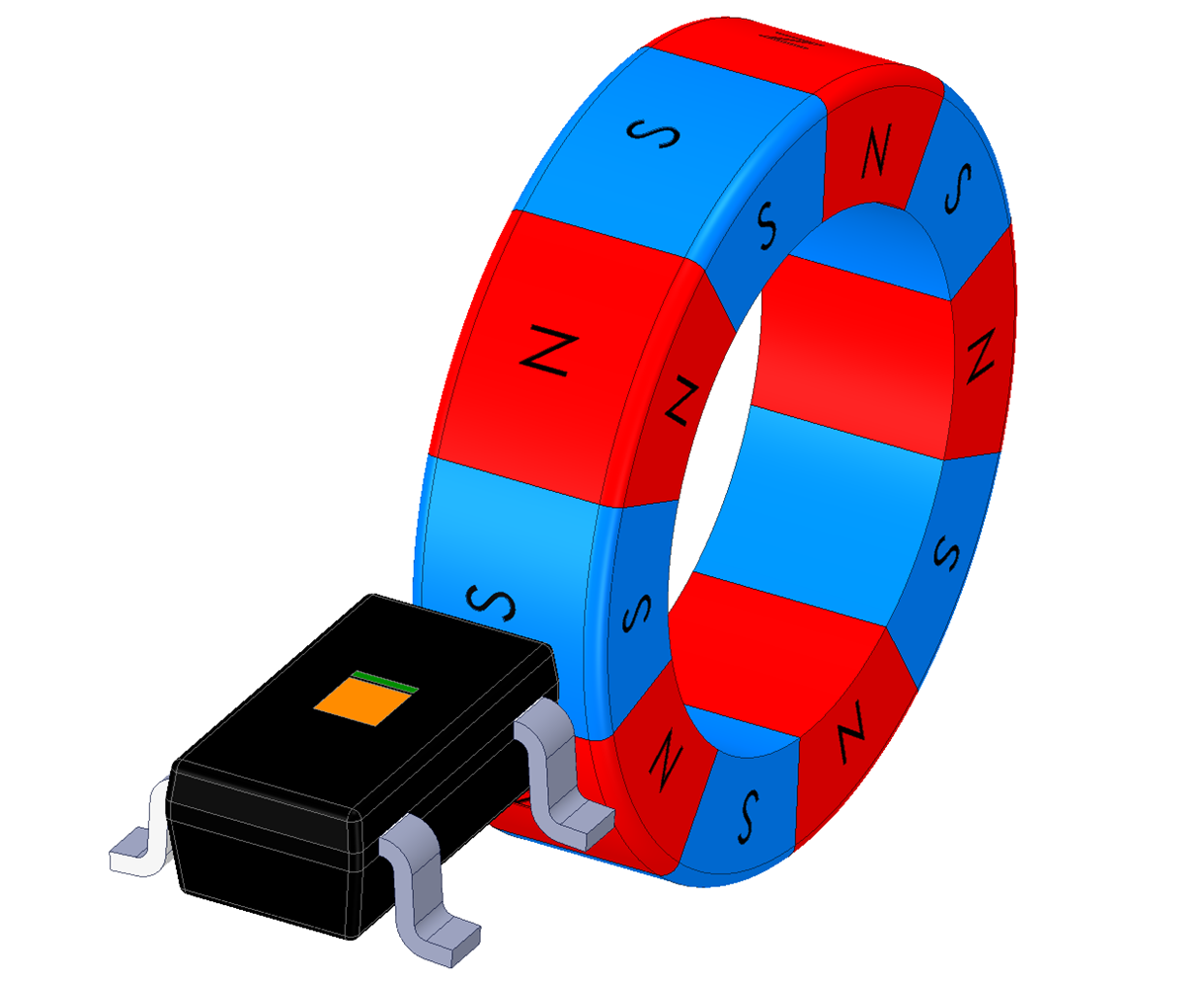

| 選項 C - Z 和 Y 軸使傳感器能夠放在封裝的頂部，面向環形磁體放置或器件的側面朝向磁體。該器件還可以沿 Z 軸旋轉 180°。 |  圖 3-10 ZY 外邊緣 1 |  圖 3-11 ZY 外邊緣 1 |
