5 應用實現

出于演示目的，選擇了具有高靈敏度的 TMAG5110 傳感器選項來提供 ZX 軸上的 B_OP 閾值，以便與 20 極 Neobond 磁體搭配使用。因此，每個磁極均占完整循環的 18°。將磁體旋轉 108° 來捕獲 6 個完整的磁極轉換周期。在分析輸出時，預期的情況將是兩個輸出之間相隔 9°。

首先，傳感器會居中放在磁體外邊緣的正下方。然后，該傳感器會以 0.635mm 的步長 (0.25mil) 從磁體邊緣沿徑向往外移動，以展示正交精度偏移并確定 z 軸方向間隔固定的理想空氣間隙。這是在實驗室試驗中改變角度的更簡單方法，因為進行單軸調整更為實用。

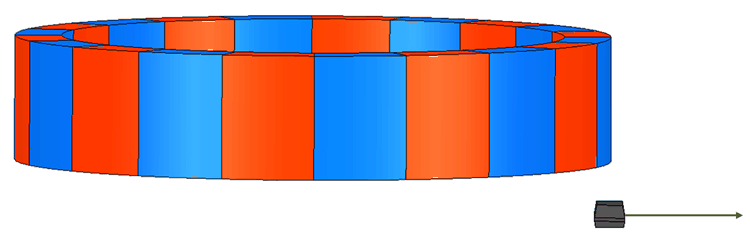

圖 5-1 實驗室測量設置

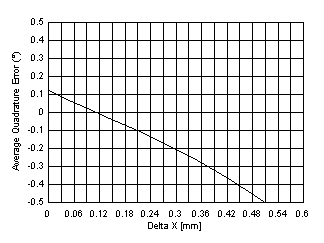

圖 5-2 平均正交誤差與位置的關系

請注意，觀察到的正交誤差位于起始位置處的最小值附近，但該誤差通過向外移動傳感器得到了改善。根據捕獲的結果，此設置中的理想位置是距離磁體的外表面約 0.11mm。超過 3.85mm 時，輸出不再能夠正確地檢測磁極轉換。

實際上，收集經驗數據可以很好地替代仿真數據，并且提供了一種強大的方式來確認仿真預期。需要注意的是，該方法中存在多個非理想因素，使系統容差對整體結果產生的影響。

磁體傾斜和擺動（如果足夠長）將在正交對齊中產生偏移。一個磁極轉換可能占 18.2°，而其他僅占 17.8°。另外，如果傳感器并不是與 B 場完全正交，那么傳感器拾取的輸入可能多于或少于預期。另一個注意事項是每個器件都在確切的 B_OP/B_RP 閾值上存在一些差異。這些閾值偏移將會導致正交頻率發生微小變化。
