在計算 PA 的最低電源要求時,必須知曉所需的負載電壓、負載阻抗以及可用的電源電壓或所需的變壓器匝數這些參數。對于該 FSK 電力線通信示例,與 PRIME 類似,目標是將 1VRMS 信號驅動到一個 2Ω 負載中。所需的最小電源電壓通過將峰-峰值負載電壓、高壓電容器和電感器上的壓降 V2、低壓電容器上的壓降 V1 和相對于 PA 電源軌限值的兩倍輸出擺幅 VSWING 相加得出。對于 FSK 和 SFSK 系統,峰均比為 √2,而對于 OFDM 系統,該比率約為 3:1。

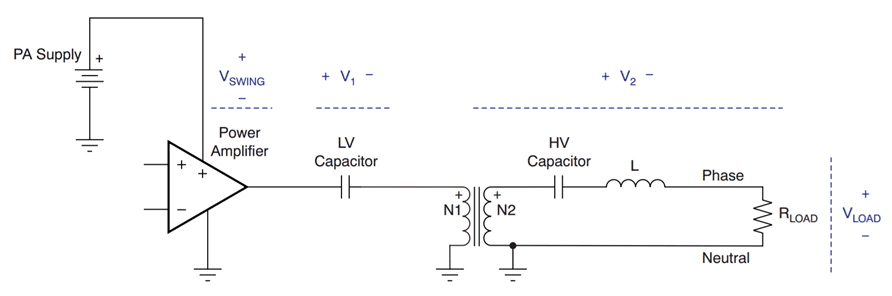

圖 6-12 典型的線路耦合電路在分析期間執行與 RMS 電壓和峰值電壓相關的計算時,必須考慮這些比率。為低壓電容器選擇較大的值會導致壓降 (V1) ,在大多數情況下變得可以忽略不計。如果使用具有低 DCR 的合適變壓器,即使在高負載電流下,變壓器中的損耗也可以忽略不計。對于 FSK 和 SFSK 系統,高壓電容器和電感器上的壓降 V2 通常也可以忽略不計;在 OFDM 系統中,由于工作帶寬更寬,壓降 V2 可以忽略不計,并且可以用 1.5 乘以負載電壓作為近似值來進行計算。
對于 AFE031 BoosterPack,具有 2Ω 負載和 1VRMS 負載電壓的 FSK 信號:


對于 OFDM,可以使用以下公式:

更多有關 AFE031 功耗的信息,請參閱采用 AFE031 且適用于窄帶電力線通信調制解調器的模擬前端設計。
