2.2 硬件設置

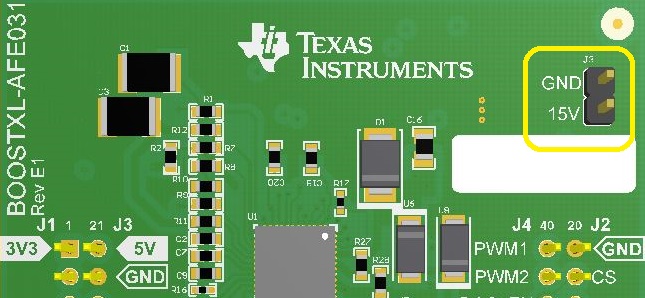

需要執行一些操作才能正確調試硬件。通過 15V 跳線為 BOOSTXL-AFE031 測試板供電。BoosterPack 帶有一個穩壓器，用于為連接的 LaunchPad 供電。圖 2-4 突出顯示了 15V 接頭。

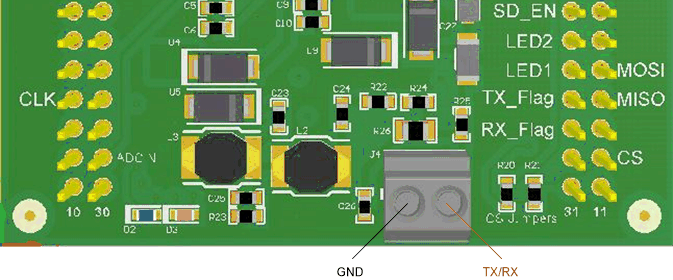

圖 2-4 BOOSTXL-AFE031 電源引腳連接到圖 2-5 所示接線盒右側輸入的導線將是發送的輸出 FSK 信號或接收的輸入 FSK 信號所在的線路，具體取決于系統被設置為發送器還是接收器。連接到接線盒左側輸入的導線是接地線。然后可以將這些線路連接到一些耦合電路或直接連接到另一個 BOOSTXL-AFE031 接線盒，以進行對照測試（TX/RX 連接到 TX/RX，GND 連接到 GND）。

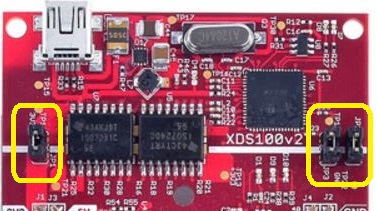

圖 2-5 BOOSTXL-AFE031 接線盒接頭BoosterPack 將為 LaunchPad 供電，因此需要隔離 PC USB 接口。需要移除 LaunchPad 上的接頭跳線 JP1、JP2 和 JP3 以實現電氣隔離。圖 2-6 突出顯示了接頭位置。

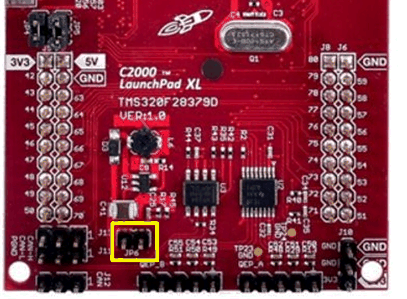

圖 2-6 F28379D 跳線配置在將系統用作 FSK 接收器時，LaunchPad 需要使用 5V 的電壓為 C2000 ADC 供電。在 LaunchPad 與 PC USB 接口相隔離的情況下，需要通過對提供的 3.3V 進行升壓來生成 5V 電源軌。需要在 LaunchPad 上添加接頭 JP6 以啟用升壓穩壓器。圖 2-7 突出顯示了接頭位置。
圖 2-7 F28379D JP6 位置在將系統用作接收器時，確保 F28379D LaunchPad 為版本 2.0 或更高版本。對于早期版本（版本 1.1 和 1.2），連接到 BOOSTXL-AFE031 的 ADCIN 引腳存在問題。更多信息，請參閱 LAUNCHXL-F28379D 概述 的修訂部分。

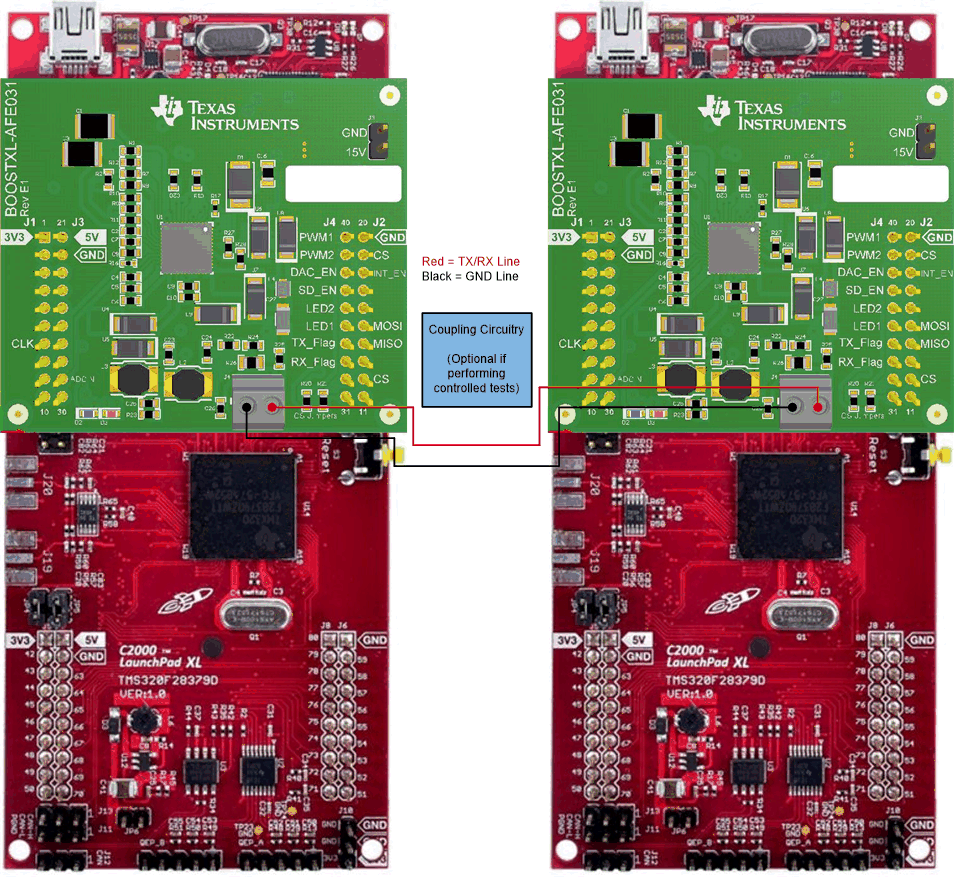

在將發送器解決方案與接收器解決方案結合使用時，完整的系統連接應該與圖 2-8 所示的連接類似。
圖 2-8 TX-RX 解決方案系統
