ZHCAB43 December 2020 LME49724 , OPA1632 , OPA1637 , OPA202 , OPA2202 , OPA4202 , THP210 , TLV320ADC5140
3 OPA1637 的優勢
憑借更低的輸入偏置電流和輸入偏置電流噪聲，具有 TI 超 β BJT 輸入的 OPA1637 使電路設計人員能夠使用比上一代音頻 FDA 更高的輸入電阻值，因此可在終端應用中實現節能。圖 3-1 顯示了一個示例電路。

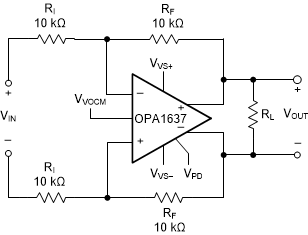

圖 3-1 OPA1637 的典型應用電路OPA1637 的噪聲看起來比以前的音頻 FDA（例如 OPA1632）更高，表 3-1 詳細比較了這兩款器件。
表 3-1 OPA1637 和 OPA1632 音頻 FDA 比較
| 參數 | OPA1637 | OPA1632 |
|---|---|---|
| 通道數量 | 1 | 1 |
| 總電源電壓（最小值）（+5V = 5，+/-5V = 10） | 3 | 5 |
| 總電源電壓（最大值）(+5V = 5，+/-5V = 10） | 36 | 30 |
| GBW（典型值）(MHz) | 9.2 | 180 |
| 壓擺率（典型值）(V/us) | 15 | 50 |
| 軌到軌 | RRO | 否 |
| Vos（25°C 時的失調電壓）（最大值）(mV) | 0.2 | 3 |
| 每個通道的 Iq（典型值）(mA) | 0.95 | 14 |
| 每個 GBW 的 Iq（典型值）(uA/MHz) | 103 | 78 |
| 1kHz 時的 Vn（典型值）(nV/rtHz) | 3.7 | 1.5 |
| Vn 轉折頻率（典型值）(Hz) | 5 | 500 |
| 1kHz 時的 THD + N（典型值）(dB) | 120 | 133 |
| CMRR（典型值）(dB) | 140 | 90 |
| 輸入偏置電流（最大值）(nA) | 2 | 200 |
| 1kHz 時的 In（典型值）(pA/rtHz) | 0.3 | 0.6 |
| In 轉折頻率（典型值）(Hz) | 10 | 1000 |
| 輸出電流（典型值）(mA) | 31 | 85 |
| 工作溫度范圍 (°C) | -40 至 125 | -40 至 85 |
在圖 3-1 所示的實際應用電路中，很明顯這些參數并不會對總噪聲造成重要影響。圖 3-2 顯示，在輸入電阻值較高（例如 10kΩ）的情況下，OPA1637 由于其電流噪聲較低，在整個可聞頻率范圍內的噪聲低于 OPA1632。即使輸入電阻值較低（例如 1kΩ），總噪聲的差異也很小（小于 0.5uV）。

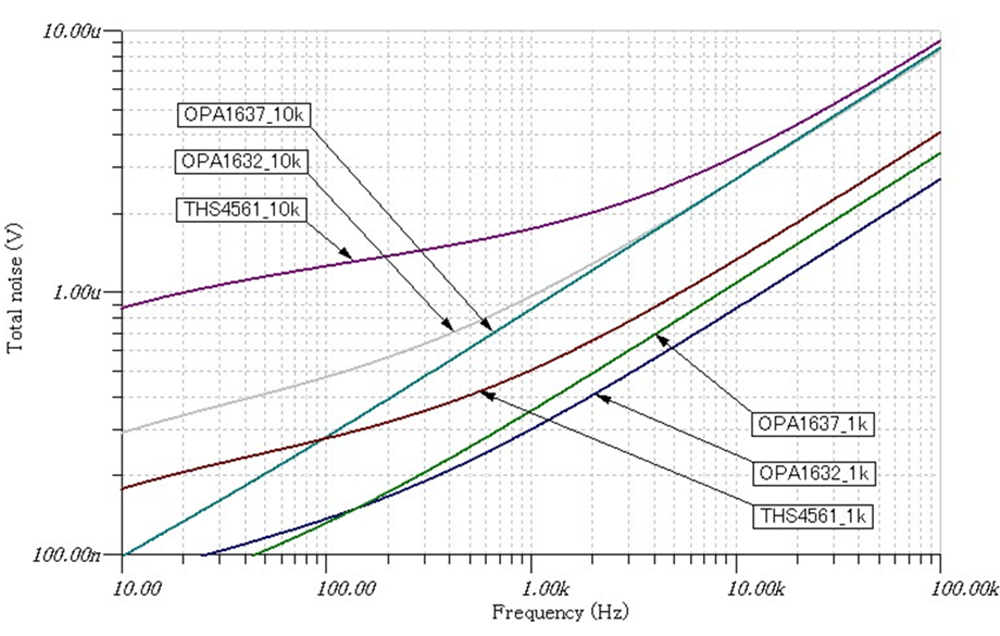

圖 3-2 相對于 FDA 輸入電阻值的總噪聲比較OPA1637 和 OPA1632 具有相似的輸入拓撲，即差分對 BJT（Equation3）。寬帶輸入參考電壓和電流噪聲由集電極電流和電流增益 (β) 決定。
Equation5.
Equation6.
OPA1637 使用超 β BJT，可實現卓越的性能，其電源電流降幅是 OPA1632 的 10 倍。OPA1637 的 1/f 轉折頻率比 OPA1632 和其他音頻 FDA 低很多。總之，由于 OPA1637 具有低噪聲和低功耗，該器件是特別適合音頻應用的 FDA 之一。
