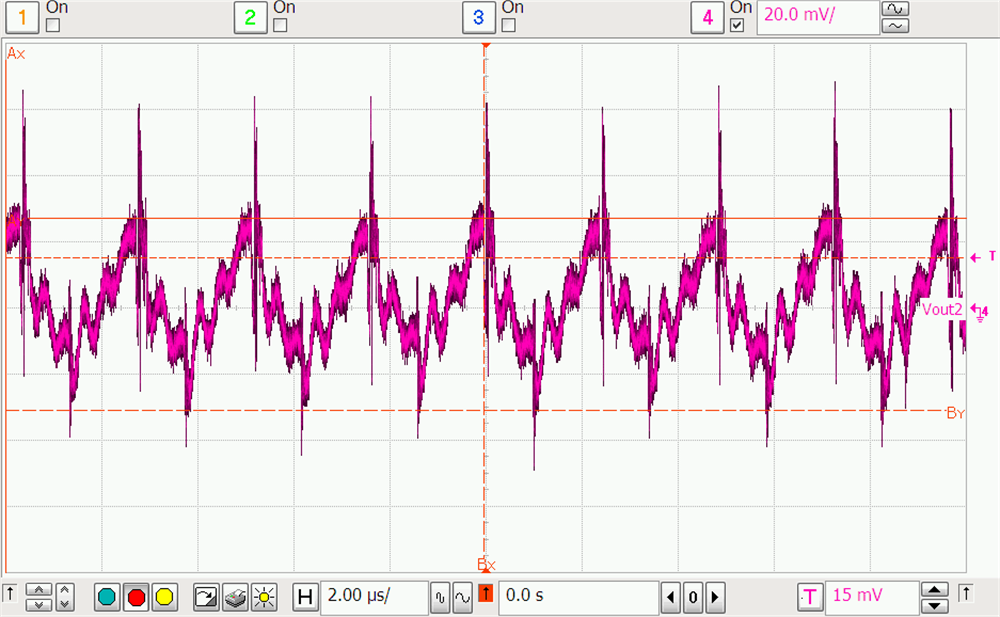

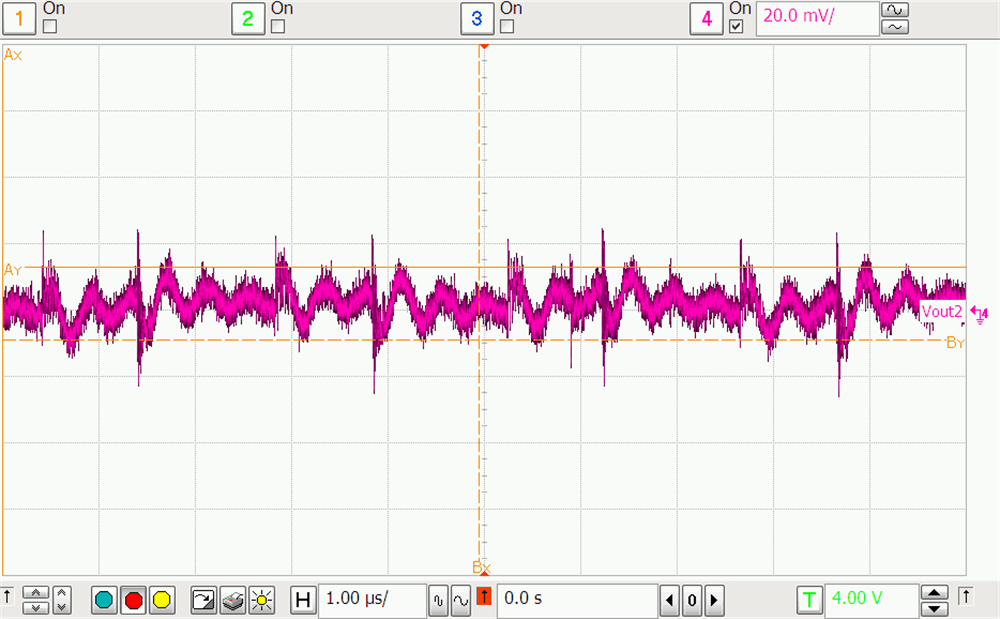

圖 4-4 和圖 4-5 顯示了在相同輸入電壓條件下，當兩個輸出端都從空載變為滿載時次級輸出電壓紋波的增加情況。盡管此處并未顯示，但是當 VIN 為 12V、IOUT2 為 500mA 且 IOUT2 為 0mA 時的次級輸出電壓紋波與兩個輸出端都滿載時所示的次級輸出電壓紋波近乎相同。次級輸出電容器必須在器件導通期間提供整個次級負載電流，因此這代表著最壞情況下的次級輸出電壓紋波。相比之下，空載條件下的輸出電壓紋波要小得多，因為次級輸出電容器僅向預載電阻器提供電流。
