4.3 負載瞬態
負載瞬態性能是衡量轉換器性能的常規指標。在相同的工作條件下，Fly-Buck? 轉換器的初級輸出與典型非隔離式降壓轉換器的負載瞬態性能幾乎完全相同。不過，次級輸出的負載瞬態性能比初級輸出略差一些，因為轉換器的控制環路不會檢測次級輸出電壓，因此不會對該電壓的變化做出響應。這意味著，從相同的負載瞬態恢復時，次級輸出電壓比初級輸出電壓所需的時間更長。
圖 4-6 所示為初級輸出電流等于 500mA 且次級負載從 0 躍升至 500mA 時的次級輸出負載瞬態。

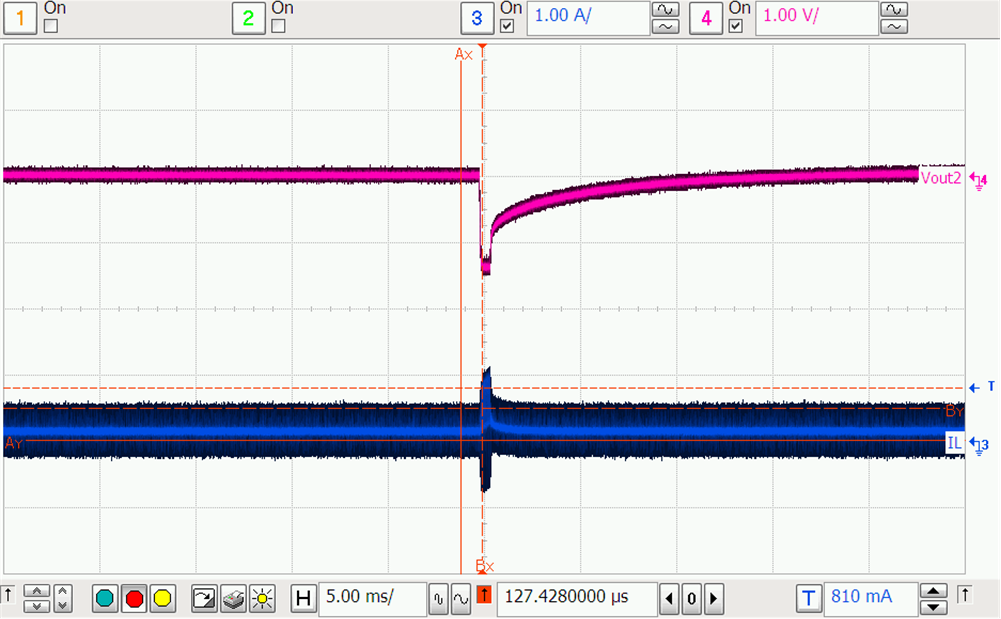

圖 4-6 VIN 為 12V，500mA1，0 至 500mA2 負載瞬態圖 4-7 顯示了圖 4-6 的縮小圖像。次級輸出電壓幾乎需要 10ms 才能恢復到所需輸出電壓的 5% 范圍內。

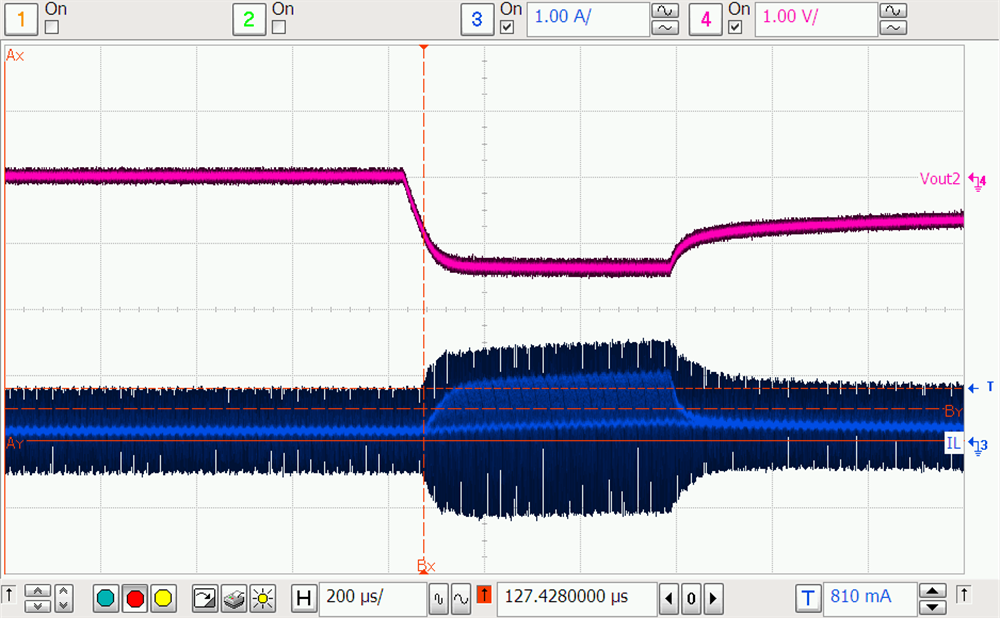

圖 4-7 VIN 為 12V，500mA1，0 至 500mA2 負載瞬態縮小圖
