1 簡介

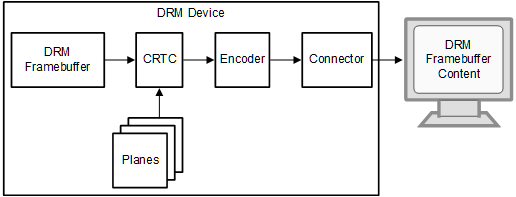

DRM/KMS 框架專用于管理顯示、圖形和合成子系統，如圖 1-1 所示。

借助其他 Linux 多媒體框架和應用程序，通?？墒褂?DRM/KMS 框架執行以下操作：

• 利用硬件加速功能合成動畫內容。
• 控制顯示界面和外部顯示器，包括其設置（分辨率、頻率、多屏幕等）。
• 在顯示面板或 HDMI 輸出上顯示此動畫內容。

DRM 器件：負責聚合其他組件。向用戶空間顯示的器件（處理所有用戶空間請求。）

DRM 幀緩沖區：此為標準對象，存儲有關要顯示的內容的信息。

CRTC：CRTC 表示 CRT 控制器，它將幀緩沖區內容掃描至一個或多個顯示器，并更新幀緩沖區。

層面：一個層面就是一個圖像層。

編碼器：負責將幀轉換為適當的格式，以便通過連接器傳輸。

連接器：表示顯示器連接器（HDMI、DP、VGA、DVI 等），將信號傳輸至顯示器。檢測顯示器的連接/拆卸。顯示顯示器支持的模式。

在 vision SDK Linux 中，DSS 由在 IPU 上運行的軟件控制。因此，需要禁用 omapdrm，并且基于 Linux 的 DRM 應用程序會停止正常運行，因為沒有能夠進行模式設置（顯示內容）的 DRM 器件。引入了一個虛擬 DRM 框架來創建多個能夠進行模式設置的 DRM 器件，并將它們顯示在用戶空間中。

使用 vDRM 框架，一方面，vDRM 支持 Linux 顯示。另一方面，M4 可以控制 DSS 硬件。因此，當 M4 啟動時，它可以按 M4 顯示內容。

表 1-1 顯示 PSDKLA 和 VISION SDK 的 DRM 比較。
