ZHCAAU9 March 2021 TUSS4470
3.2 TDC1000

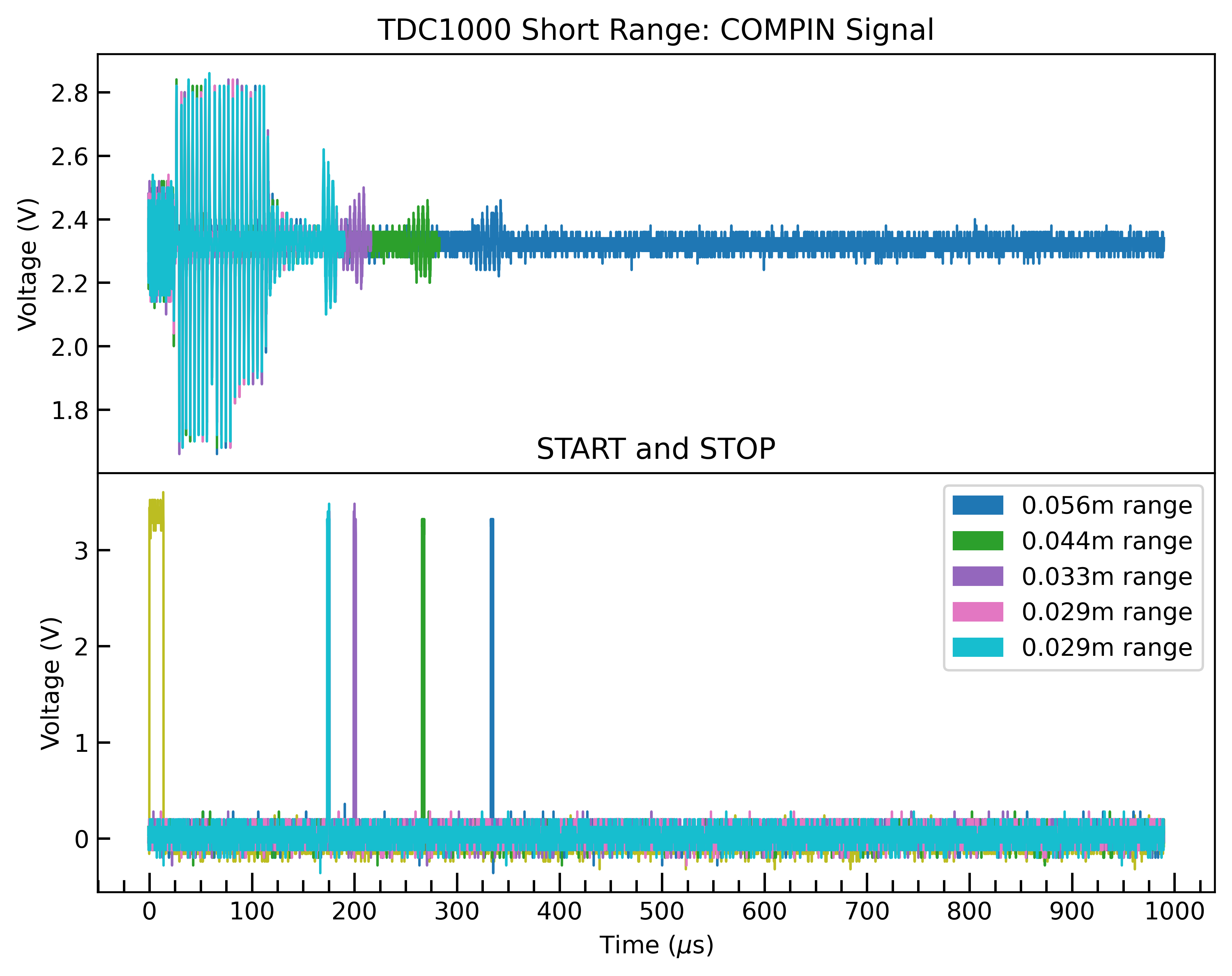

這里進行了五次測量，每次測量的范圍都在縮小（增加水位），由不同的顏色表示，如圖 3-2 中所示。COMPIN 信號由示波器探測，下方數據疊加了每次測量數據。COMPINl圖下方顯示了START 及對應的 STOP 脈沖。STOP 脈沖在時間上與各自的 COMPIN 回波相對應。疊加COMPIN 信號進行視覺比較，回波脈沖后進行數據修剪，以避免視覺數據重疊。START 脈沖在時間 t=0 處以黃色顯示。
圖 3-2 短程空氣耦合結果：TDC1000在 TDC1000 短程測量模式下，最小范圍直接由突發脈沖時間、消隱時間和 TX 振鈴衰減時間決定。消隱時間設置為延遲監聽周期，直到傳感器振鈴剛好低于 ECHO_QUAL_THLD 。上述結果表明，消隱時間設置為將監聽周期延遲到大約 175μs ， 這樣可以避免由振鈴噪聲觸發的假STOP 脈沖。請注意，粉紅色和藍綠色 COMPIN 信號都是在監聽周期開始時測得的，與其他數據相比，具有平坦的前沿包絡。當回波脈沖被消隱周期部分截?cái)鄷r(shí)，便會出現這種情況。像這樣的部分回波必須予以忽略，因?yàn)樗⒉淮碚嬲?ToF。為了確保進行真正的測量，可能需要在消隱周期結束和最小 ToF 測量之間留出一些裕量。忽略此處的最后一次測量，通過此設置準確測量的最小 ToF 位于從水位到傳感器相距 3.3cm 的地方。
