ZHCAAU9 March 2021 TUSS4470
圖 6-1 顯示了 TUSS4470 VOUT 信號:分別為無阻尼、500Ω 阻尼以及 75Ω 阻尼。光標顯示了 TX 脈沖和第一個回波脈沖之間的距離。為了量化阻尼效應,光標“a”的位置與 TX 脈沖上的 VOUT 交叉,交叉點在將第一個回波脈沖前沿的最小值和最大值平分的電壓電平處。從 TX 衰減開始到第一個上升沿,可以采用另一種有用的措施。

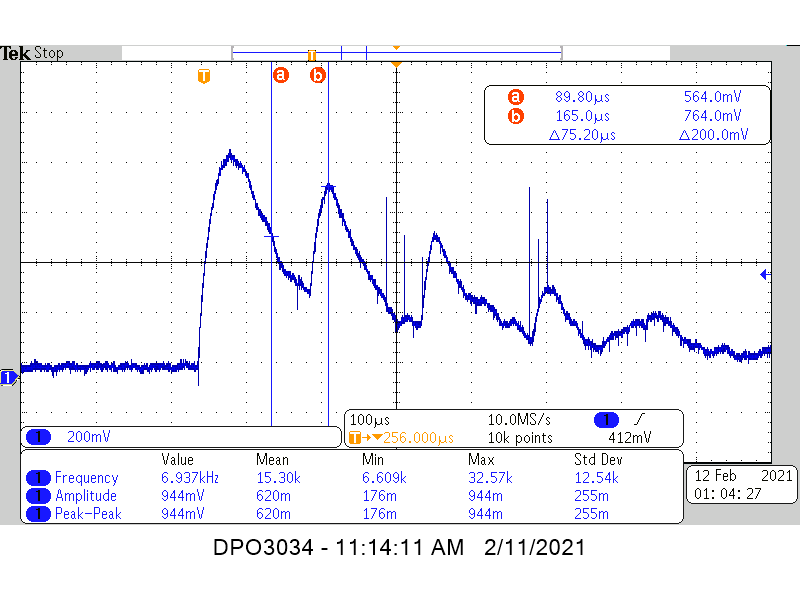

圖 6-1 TUSS4470 1MHz 水位測量:無阻尼圖 6-2 顯示了 10kΩ 電位器,其與橫跨TUSS4470EVM 上 J3的傳感器并聯焊接,并提供了可調的阻尼電阻。

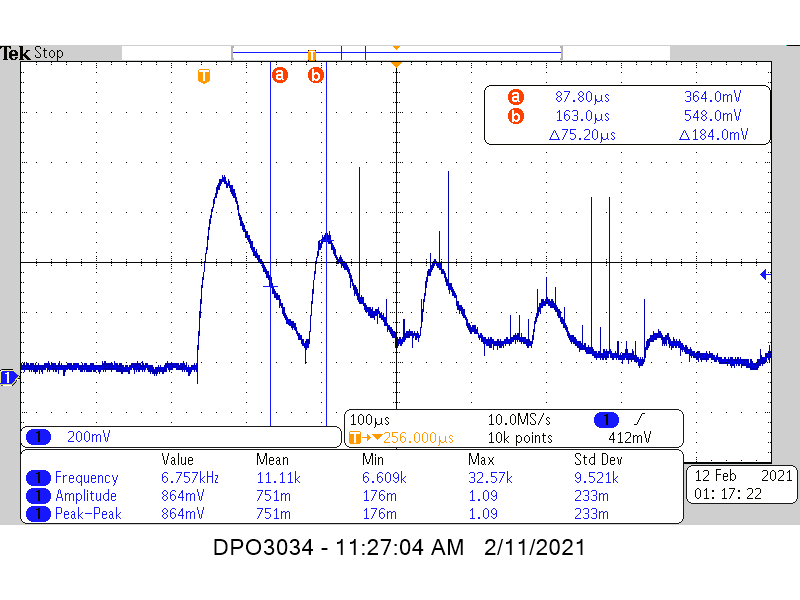

圖 6-2 TUSS4470 1MHz 水位測量:500Ω 阻尼圖 6-3 比較了常數ToF 測量,阻尼測量顯示了在第一個回波脈沖到達之前,隨著電阻降低,衰減更快。此處使用的計時指標也從 75.2μs 增加到 93.2μs,這表明最小范圍可以通過阻性阻尼有所改善。阻性阻尼的缺點是由于傳感器驅動器上的負載增加而導致范圍縮小或電流消耗增加。

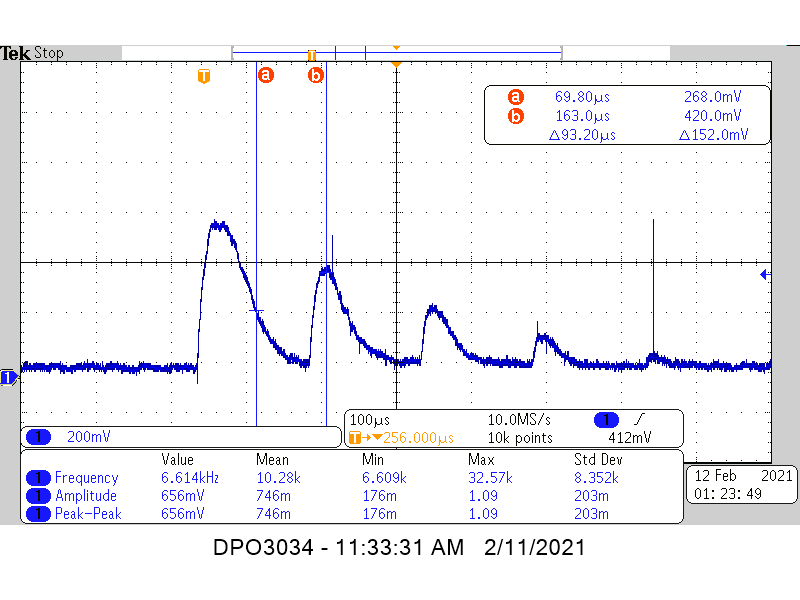

圖 6-3 TUSS4470 1MHz 水位測量:75Ω 阻尼
