2 優化系統控制器 I/O 的使用

具有 24 個通道的網絡交換機通常擁有 48 個或以上的低電流 LED，用于顯示各種通道狀態，例如已建立連接和數據傳輸。這里的問題在于控制所有這些 LED 所需的 GPIO 數量。為了避免因采用包含更多 I/O 的 FPGA 或 ASICS 而導致成本增加，一種常見的解決方案是將 LED 驅動和控制負載轉移到 8 位移位寄存器。在大多數情況下，這樣可將 48 個 GPIO 的需求減少到僅需 3 個，同時還提高了驅動強度。SN74HC595 等移位寄存器可通過級聯方式連接在一起，從而提供系統中所需任意數量的輸出。

對于包含光學接口的網絡交換機，使用移位寄存器可使小型可插拔 (SFP) 或 4 通道小型可插拔 (QSFP) 接口受益。很多 QSFP 端口都有 4 個系統管理引腳，其中兩個用于輸入信號，兩個用于輸出信號。這些信號包括：模塊復位信號、模塊選擇/使能信號、模塊存在信號以及中斷信號。對于包含多個此類光學接口的較復雜網絡交換機，管理這些端口所需的 GPIO 的數量很快就會帶來麻煩。圖 2-1 展示了包含四個 QSFP 端口的系統所適用的移位寄存器用例。

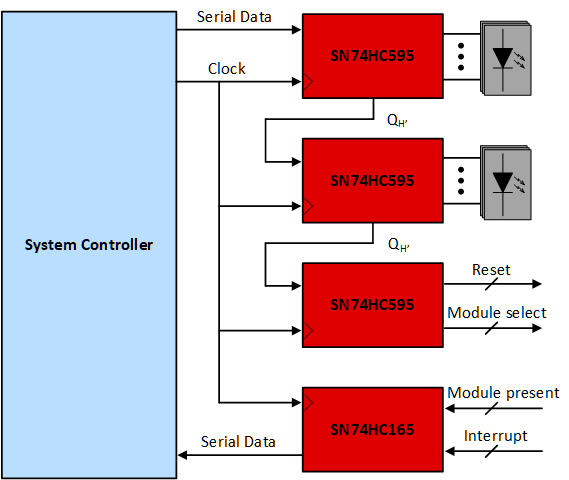

圖 2-1 用于網絡交換機光學接口的 I/O 擴展

串行輸入/并行輸出移位寄存器 SN74HC595 通過級聯方式連接在一起，提供了二十四個輸出來控制十六個狀態 LED 和 8 個 QSFP 模塊管理信號。并行輸入/串行輸出移位寄存器 SN74HC165 從 QSFP 模塊接收 8 個信號，并以串行方式向系統控制器輸出數據。通過讓所有移位寄存器共用一個公共時鐘信號，系統控制器便可只使用總共五個 GPIO 來執行所有這些功能。
