ZHCAAP9A May 2021 – January 2022 LMP7704-SP , TL1431-SP
設計說明

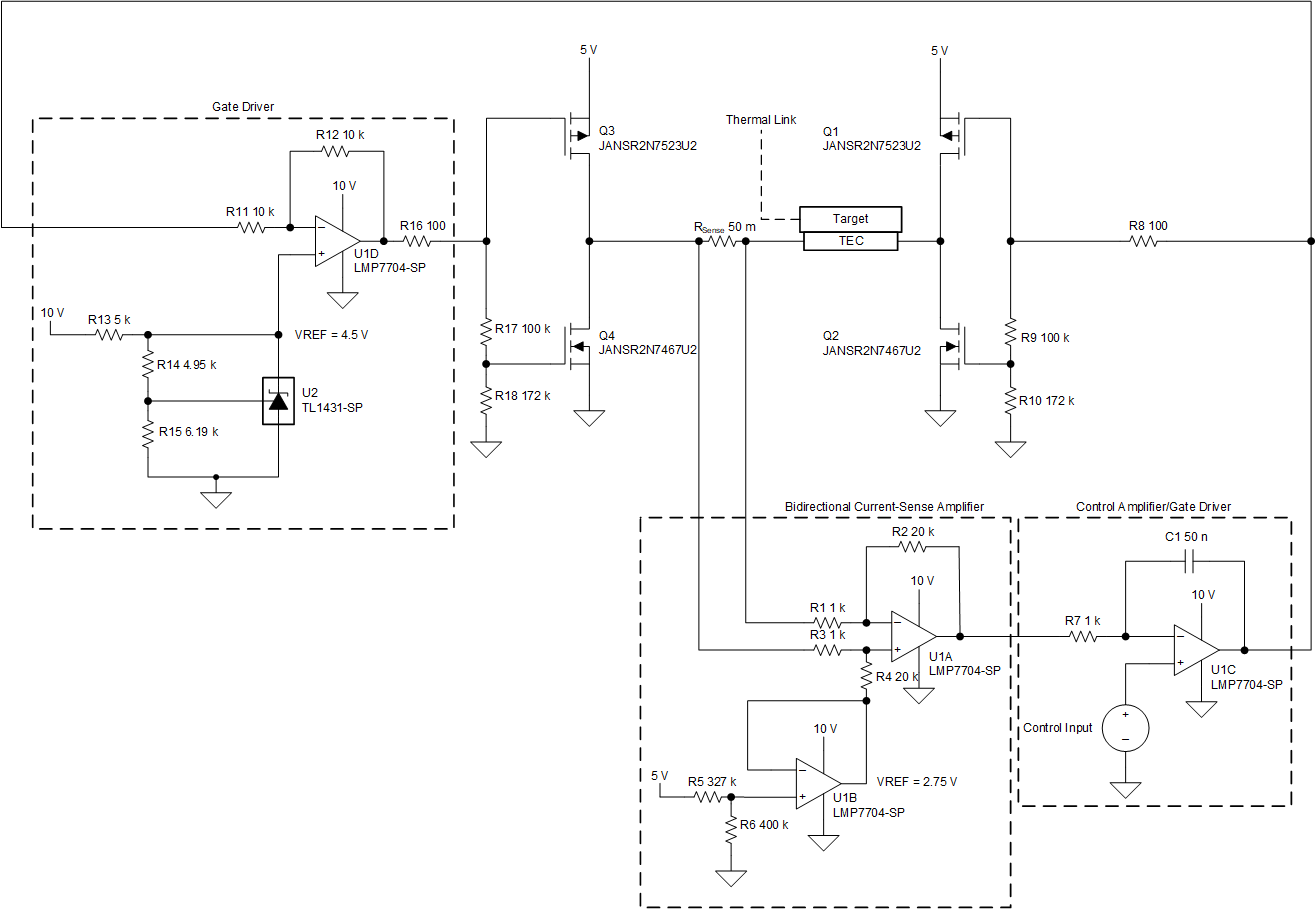

熱電冷卻器 (TEC) 是利用電能進行加熱或冷卻的固態熱泵。熱電冷卻器通常用于激光通信系統以調節激光溫度或用于低噪聲成像系統,例如:星體跟蹤器或廣角行星相機。TEC 具有兩側,根據電流流過TEC的方向,可以將熱量從一側傳遞到另一側。傳遞的熱量多少取決于電流的大小。這就導致了兩側之間的溫差。TEC 的兩側稱為冷側 和熱側。通過反轉電流來交換兩側的能力允許在不改變?nèi)魏挝锢砼渲玫那闆r下進行加熱和冷卻。下圖顯示了抗輻射線性 TEC 驅動器,它可以準確地控制流經TEC 的電流的幅度和方向,而不會向系統注入任何開關噪聲。
