3 處理器監控
對 MCU、MPU 和 FPGA 的監控通過看門狗來實現。看門狗是指負責監控處理器并在處理器停止正常工作時生成故障信號的器件。看門狗配置為可時常接收處理器發出的信號，如果信號未在正確的時間到達，看門狗會觸發故障的生成。一些看門狗在單個器件中除了具備監控處理器的看門狗功能外，還包含用于監控電壓的電壓監控器。如果這類器件只是看門狗，則稱為獨立看門狗。看門狗分為兩類：標準式和窗口式。如圖 3-1 中所示，標準看門狗要求在一定時間段前存在一個脈沖，否則會生成故障。如果處理器太晚發送脈沖或完全沒有發送，標準看門狗便會觸發故障的生成。窗口看門狗要求在一定的時間窗口內存在一個脈沖，否則會生成故障。如果處理器太早 或太晚發送脈沖或者完全沒有發送，窗口看門狗便會觸發故障故障的生成。

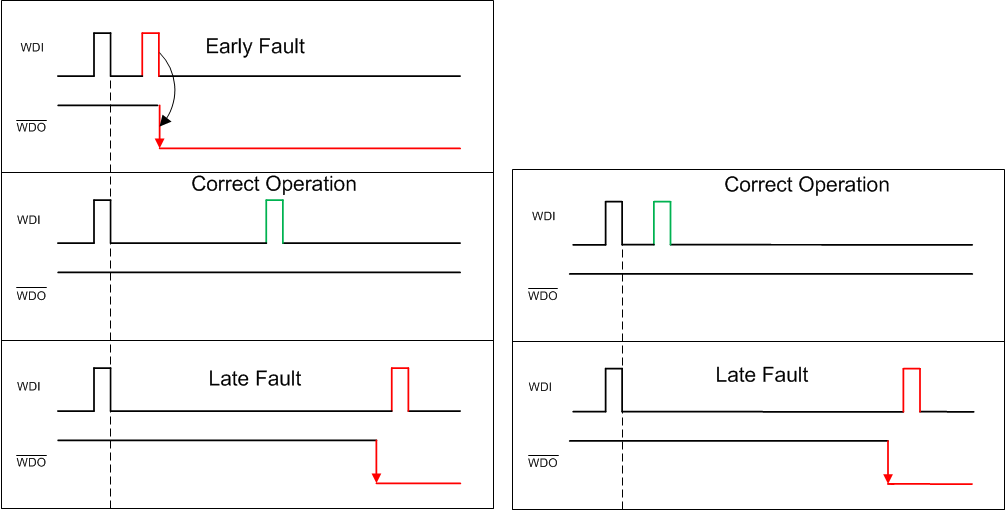

圖 3-1 窗口看門狗（左）與標準看門狗（右）
