ZHCAAM4A October 2019 – August 2021 LM66100 , TPS63802 , TPS63805 , TPS63806
2.3.1 TPS63802：2A 輸出電流、高效率、低 IQ 降壓/升壓轉換器
輸入電壓高于、等于或低于輸出電壓時均可使用 TPS63802 器件。在寬電壓范圍內支持高達 2A 的輸出電流。在升壓和降壓模式下，器件的峰值電流限值分別為 4.5A 和 3.5A。器件調整為已編程的輸出電壓。TPS63802 器件采用 2mm × 3mm 封裝。該器件可與微型無源組件配套使用，從而使整體解決方案尺寸保持小巧。TPS63802 降壓/升壓轉換器使用四個內部開關在所有可能的工作條件下保持同步電源轉換。

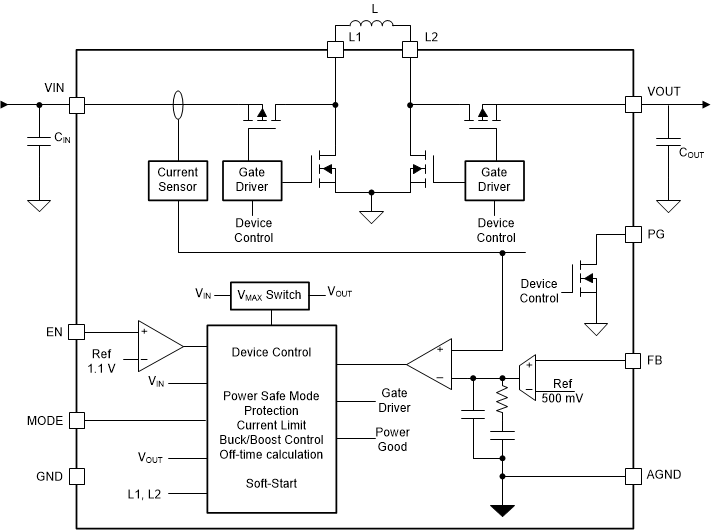

圖 2-2 TPS63802 功能方框圖因此，該器件能夠在寬輸入電壓和輸出負載范圍內保持高效率。為了在所有可能的輸入電壓條件下調節輸出電壓，該器件會根據配置的要求在降壓、降壓/升壓和升壓工作模式之間自動轉換。在降壓和升壓模式下，它始終使用一個有源開關、一個整流開關、一個開關導通和一個開關關斷。如果輸入電壓與輸出電壓大致相等，則保持三個周期的降壓/升壓模式。轉換將無縫進行，避免不必要的模式切換。
