1. 觸發事件發生。根據配置，這可以是上升沿或下降沿。
2. C_ext 放電非常快，可通過外部 RC 網絡充電。
3. 當電容器電壓降到低于設計閾值時，輸出端切換至不穩定狀態。當充電后電容器電壓重新高于閾值時，它返回到穩定狀態。

說明此操作的電路如圖 3-1 所示，電容器電壓與輸出電壓一起顯示在圖 3-2 中。此圖由一個理想系統模擬而來，該系統設計用于在電容器電壓為其滿電量的 63.2% 時切換輸出端。

圖 3-1 單穩態多諧振蕩器的功能圖

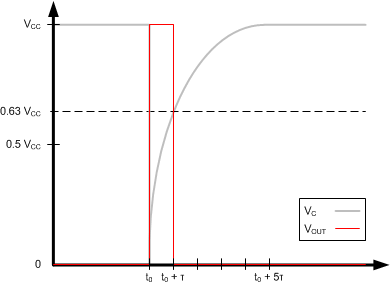

圖 3-2 具有對齊輸出脈沖的電容器電壓（理想）

圖 3-1 中展示的原理圖是 SN74LVC1G123 內部工作情況的簡化版本，但它并未囊括單穩態多諧振蕩器在工作狀態下的所有細微差別。在此原理圖中，假設溫度和電源電壓不會改變電路的輸出，并且 RC 電路將始終有可維持運行的充足的充電和放電路徑。它另外假設系統有足夠的時間在輸出脈沖之間恢復。

當系統處于靜止?fàn)顟B(tài)時，電容器充滿電，輸出電壓為低電平。當發生觸發事件時，外部電容器 C_ext 通過 MOSFET 快速放電，然后通過外部電阻器 R_ext 充電。當電容器電壓最初低于參考電壓 (0.63212 V_CC) 時，比較器輸出端立即變?yōu)楦唠娖?。然后輸出端保持高電平，直到電容器充電到超過 0.63212 V_CC，此時它將返回到穩定的低電平狀態。達到 0.63212 V_CC 大約需要一個時間常數，因此輸出脈沖的長度將非常接近 τ = R × C。在真正的單穩態多諧振蕩器（例如 SN74LVC1G123）中，輸出脈沖長度還將取決于電源電壓和電容器大小。這兩個依賴項通常表示為乘數 K。Equation2 所示為通用脈沖寬度 (t_w) 方程。

SN74LVC1G123 是一種可再觸發式單穩態多諧振蕩器。這意味著每個觸發事件都會產生所選長度的輸出。如果觸發發生時輸出端已經在輸出脈沖，則其將繼續輸出，如圖 3-3 中所示。圖 3-3 中的時序圖展示了可再觸發式和不可再觸發式單穩態多諧振蕩器在具有相同脈沖寬度時的區別。

圖 3-3 可再觸發式和不可再觸發式單穩態多諧振蕩器的區別
