4 開環推挽式拓撲

推挽式變壓器驅動器是一種適用于低噪聲、小型隔離式電源的常用解決方案。它由具有嚴格電壓調節功能的輸入軌供電，開環運行，固定占空比 50%。例如，SN6505 是一款低噪聲、低 EMI 推挽式變壓器驅動器，專為外形小巧的隔離式電源而設計。它通過直流電源來驅動中間抽頭的變壓器。它通過輸出開關電壓的壓擺率控制和展頻時鐘 (SSC) 實現超低噪聲和 EMI。SN6505 具有軟啟動特性，可防止大負載電容器在上電過程中出現高浪涌電流。

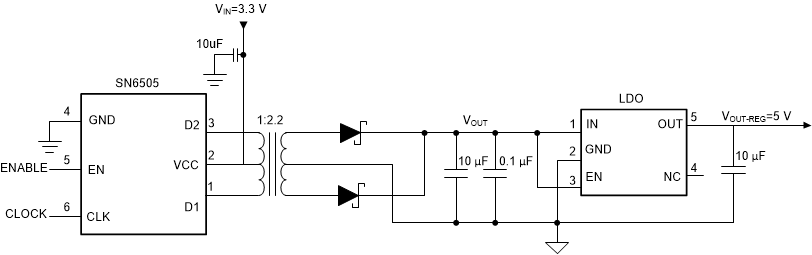

圖 4-1 使用 SN6505 的開環推挽式拓撲

圖 4-1 所示為使用 SN6505 的開環推挽式拓撲的原理圖。此拓撲省去了反饋環路，從而簡化了設計。推挽式變壓器具有較低的初級-次級電容，與反激式轉換器相比，能降低共模噪聲。另外，推挽式拓撲能更有效地利用變壓器鐵芯的磁化電流，從而實現比傳統反激式轉換器更小的磁解決方案。總元件數也非常少（接近 6 個，不包括圖 4-1 中的輸出 LDO）。

變壓器驅動器（不帶任何反饋）不支持寬輸入電壓范圍，因此需要嚴格調節輸入電壓。作為開環拓撲，輸出調節不可避免地會出現問題。SN6505 的典型負載調節如圖 4-2 中所示。根據要求，可在輸出端使用 LDO 以實現調節輸出。

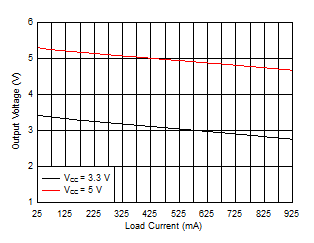

圖 4-2 帶有脈沖變壓器的 SN6505A 的輸出調節 (Wurth 750315240)
