2 反激式拓撲

典型的傳統反激式轉換器是降壓/升壓轉換器，其中電感器分開以形成變壓器，因此電壓比成倍增加，具有額外的隔離優勢。它可生成低于或高于輸入電壓的電壓，并且輕松支持最高 10 瓦的輸出功率水平（取決于變壓器設計）。為了將隔離式輸出信息返回到反激式控制器（又名 PWM 控制器）器件以準確調節輸出，使用基于光耦合器的電路或三級繞組反饋輸出，如圖 2-1 中所示。在這種情況下，元件數量相當多而解決方案尺寸相當大。事實上，在基于光耦合器的反饋中，可靠性會是一個問題，額外的繞組（對于基于三級繞組的反饋）會使變壓器成本增加。

為了實現卓越性能，應對反激式變壓器進行合理設計。變壓器應良好耦合且具有低漏電感，從而提高效率、實現更優調節（尤其是在具有多輸出的情況下）。從初級到次級的寄生電容也必須受到限制，以防止過度的電磁干擾 (EMI)。

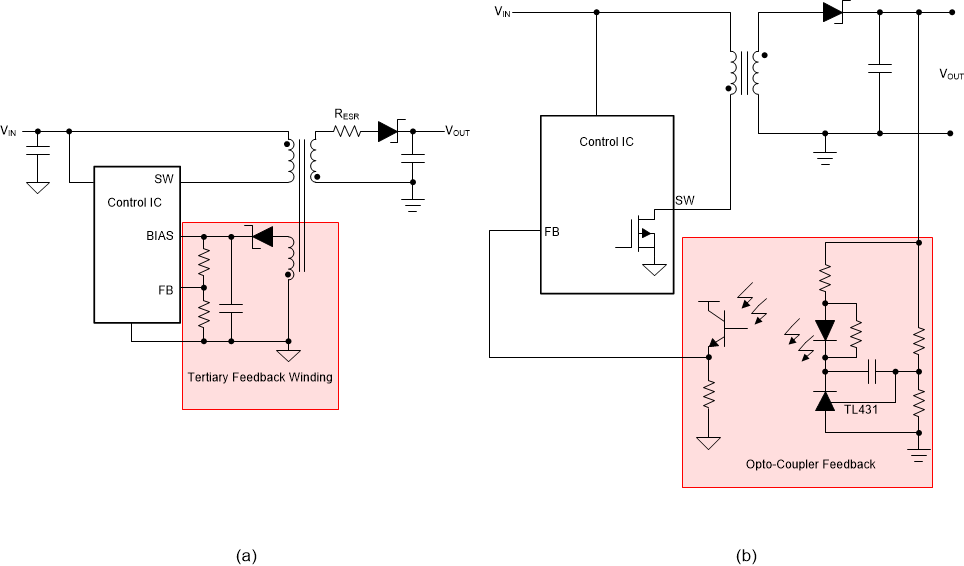

圖 2-1 傳統反激式反饋機制 (a) 使用光耦合器 (b) 使用三級繞組
