ZHCA978C February 2017 – October 2024 DLP160AP , DLP160CP , DLP2000 , DLP2010 , DLP230GP , DLP230KP , DLP230NP , DLP3010 , DLP3310 , DLP4710 , DLP471TP , DLPC3420 , DLPC3421
顯示系統的色域指明顯示系統生成的顏色范圍,由三種加色法原色定義:紅色、綠色和藍色。在采用 LED 照明的光學模塊中,色域范圍通過系統中各個 LED 的顏色和使用的濾鏡來確定。傳統上,色域在 1931 CIE 色度空間中繪制。
大多數光學模塊投影儀符合以下色域標準之一:Rec.709(也稱為 BT.709)、DCI-P3 和 Rec.2020(也稱為 BT.2020)。REC.709 是 HDTV 的標準,REC.2020 是超高清 (UHD) 的標準,DCI-P3 是數字影院中使用的標準。雖然這些色域之間存在明顯的重疊,但每個色域都在可見色譜內定義了一個不同的區域。值得注意的是,Rec.2020 色域覆蓋可見色譜的最大部分,包括 Rec.709 和 DCI-P3(請參閱圖 3-1)。
DLP 顯示投影光學模塊生成可變白點和色溫。每個光學模塊均由光學模塊制造商進行調節,并在最終產品中以各種模式(例如冷、正常、暖)進行編程。(1)。
有關光學系統中顏色管理的更多信息,請參閱 DLP 光學設計指南演示文稿的幻燈片 77 - 83。
光學模塊的亮度規格因白點而異。如果顏色精度是最終產品的關鍵要求,則建議指定目標白點,例如光源 D65

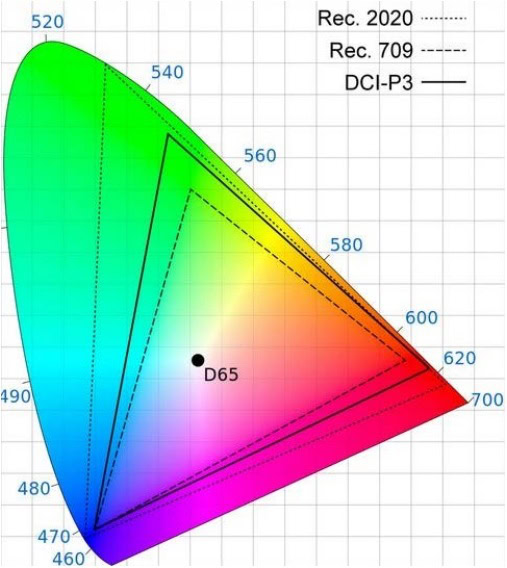

圖 3-1 色域
