2.2 尺寸
DLP 顯示投影光學模塊的尺寸各不相同（請參閱圖 2-1），適用于各種應用。DLP 光學模塊的尺寸主要取決于 DMD 尺寸（請參閱圖 2-2）、光學設計和照明尺寸。通常，光學模塊的尺寸隨亮度能力的增加而增加。模塊可能包括散熱器，通常在 DMD 上安裝一個，在每個 LED 上安裝另一個。散熱器的尺寸主要由光學模塊中的功耗和照明效率決定。
性能要求和光學設計布局會影響光學模塊的尺寸和形狀。可以折疊光線（即通過鏡片來回反射）來減小特定尺寸（如深度或高度）。此外，投影透鏡尺寸受投射比和圖像偏移的影響：較小的投射比和較高的偏移通常會導致模塊變得更大。有關投影透鏡注意事項的更多信息，請參閱 DLP 光學設計指南演示文稿的幻燈片 65 - 73。

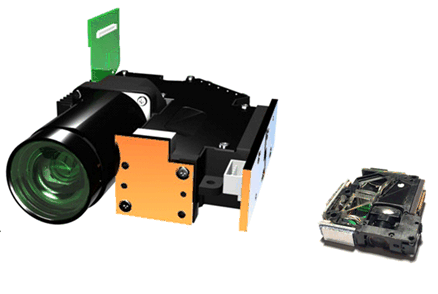

圖 2-1 75mm DLP4501 光學模塊（左）與 25mm DLP2010 光學模塊（右）的對比
圖 2-2 0.2 英寸 DLP2010 對角線 DMD 與 0.45 英寸 DLP4501 對角線 DMD 的對比
