設計目標
| 輸入 |
輸出 |
電源 |
| IiMin |
IiMax |
VoMin |
VoMax |
Vcc |
Vee |
| 50mA |
1A |
0.25V |
5V |
36V |
0V |
設計說明

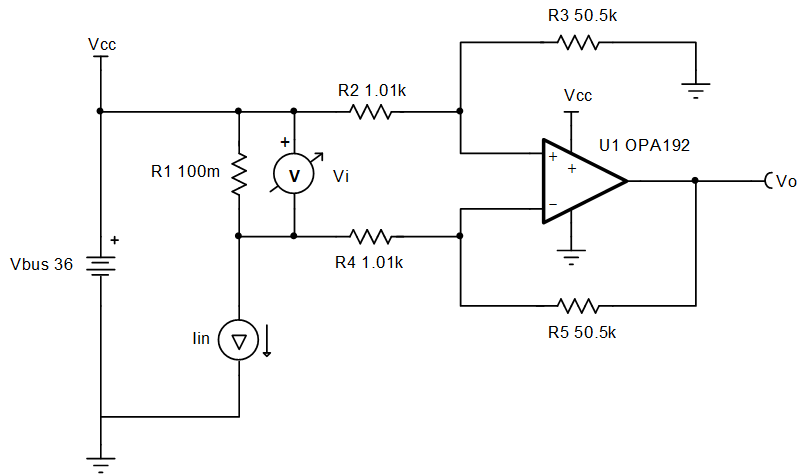

此單電源高側低成本電流檢測方法可以檢測 50mA 和 1A 之間的負載電流,并將其轉換為 0.25V 至 5V 的輸出電壓。高側感應使系統能夠識別接地短路,并且不會對負載造成接地干擾。
設計說明
- 直流共模抑制比 (CMRR) 性能取決于增益設置電阻器 R2-R5 的匹配情況。
- 增大分流電阻器的值會增加功耗。
- 驗證共模電壓是否處于放大器的線性輸入運行區域內。共模電壓由 R2、R3 構成的電阻分壓器和總線電壓設置。根據電阻分壓器確定的共模電壓,此應用可能不需要軌到軌輸入 (RRI) 放大器。
- 不具有可擴展至 Vcc 的共模電壓范圍的運算放大器可用在低增益或衰減配置中。
- 與反饋電阻器并聯放置的電容器會限制帶寬,提高穩定性并有助于降低噪聲。
- 在線性輸出運行區域內使用運算放大器。通常在 AOL 測試條件下指定線性輸出擺幅。
設計步驟
- 下面提供了電路的完整傳遞函數。
- 計算最大分流電阻。將最大分流電壓設置為 100mV。
- 計算增益以設置最大輸出擺幅范圍。
- 計算增益設置電阻器以設置步驟 3 中計算的增益。
- 計算放大器的共模電壓以實現線性運行。

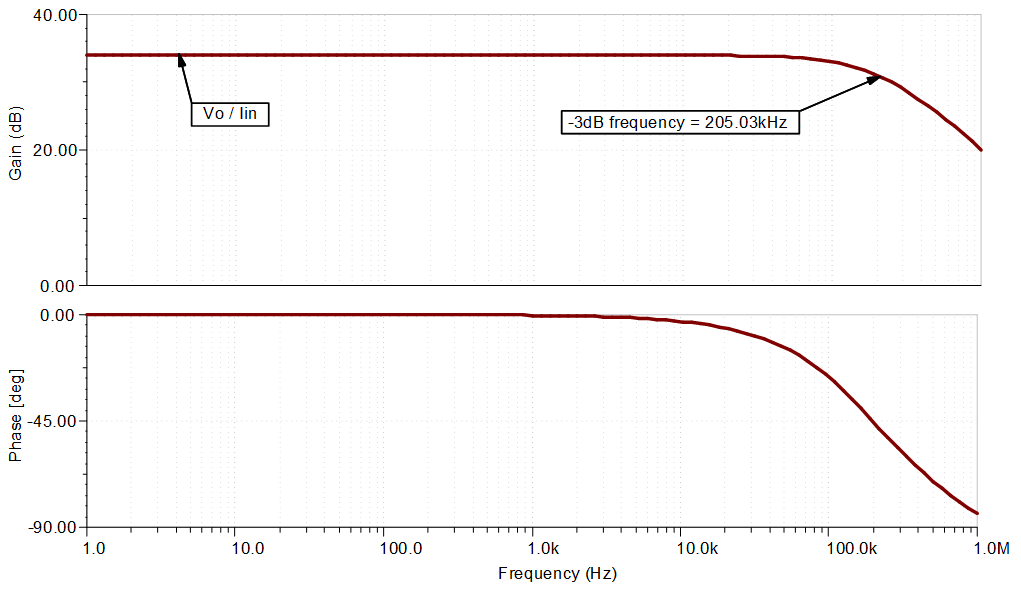

- 截止頻率上限 (fH) 取決于此電路的同相增益(噪聲增益)和運算放大器的增益帶寬 (GBW)。

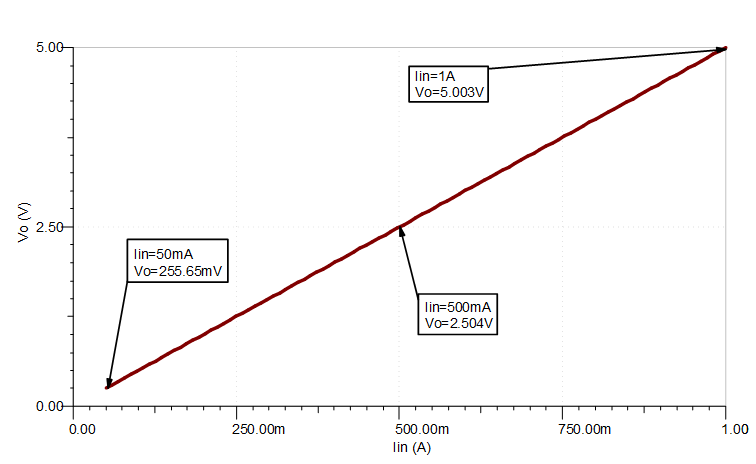

設計特色運算放大器
| OPA192 |
| Vcc |
4.5V 至 36V |
| VinCM |
軌到軌 |
| Vout |
軌到軌 |
| Vos |
5μV |
| Iq |
1mA |
| Ib |
5pA |
| UGBW |
10MHz |
| SR |
20V/μs |
| 通道數 |
1、2 和 4 |
| OPA192 |
設計備選運算放大器
| OPA2990 |
| Vcc |
2.7V 至 40V |
| VinCM |
軌到軌 |
| Vout |
軌到軌 |
| Vos |
250μV |
| Iq |
120μA |
| Ib |
10pA |
| UGBW |
1.25MHz |
| SR |
5V/μs |
| 通道數 |
2 |
| OPA2990 |
