SNVU283B August 2013 – December 2021 LMZ31520 , LMZ31530
Figure 5-1 through Figure 5-7 demonstrate the TPS84A20EVM performance with VOUT = 1.8 V and Fsw = 500 kHz.

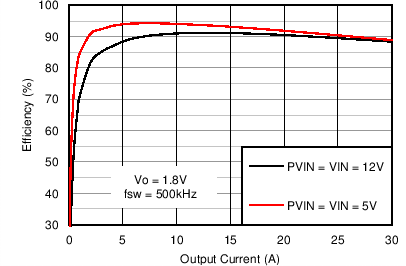

Figure 5-1 LMZ31530EVM Efficiency

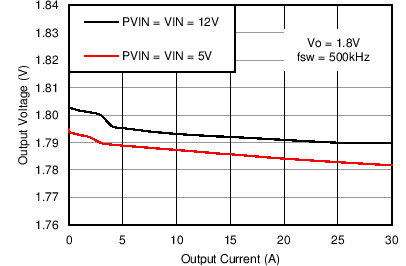

Figure 5-3 LMZ31530EVM Load Regulation

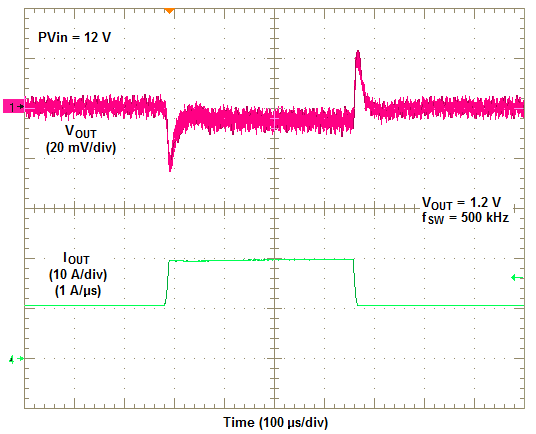

Figure 5-5 LMZ31530EVM Transient Response Waveforms

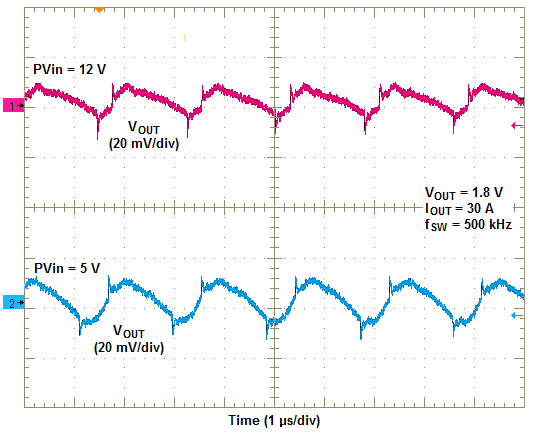

Figure 5-7 LMZ31530EVM Output Ripple Waveforms

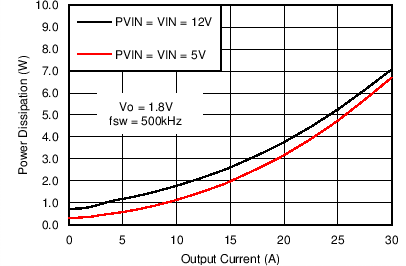

Figure 5-2 LMZ31530EVM Power Dissipation

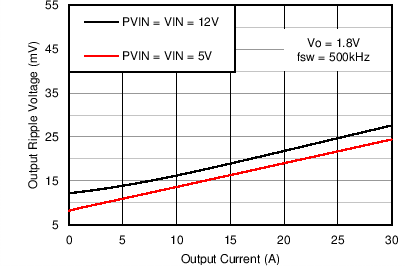

Figure 5-4 LMZ31530EVM Output Ripple

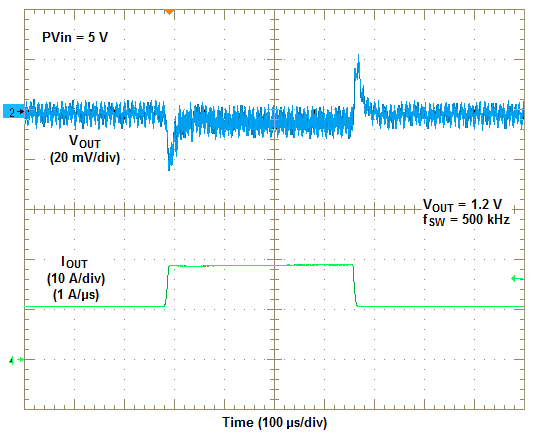

Figure 5-6 LMZ31530EVM Transient Response Waveforms
