6 進階電流模式 (ACM) 控制架構

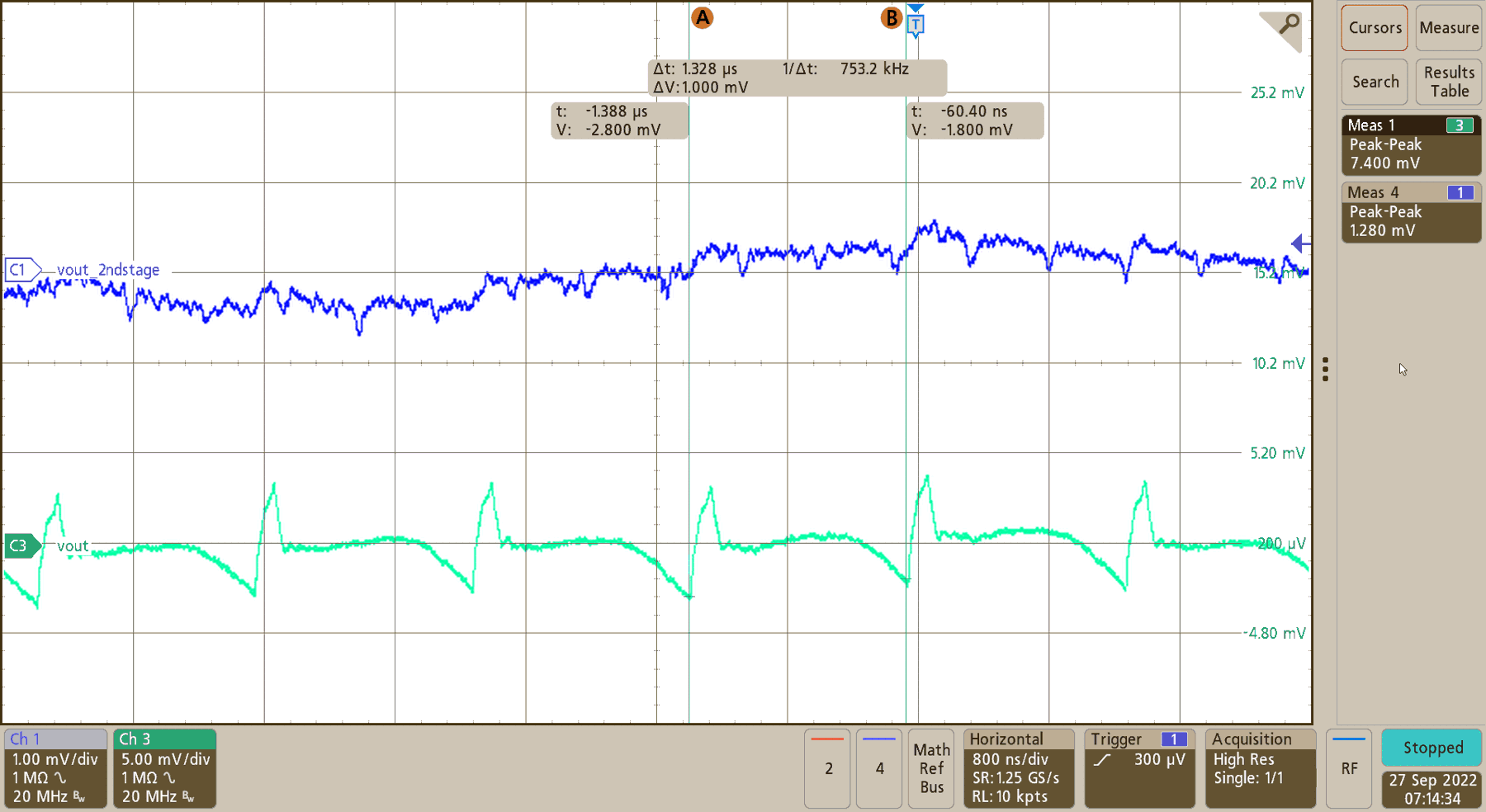

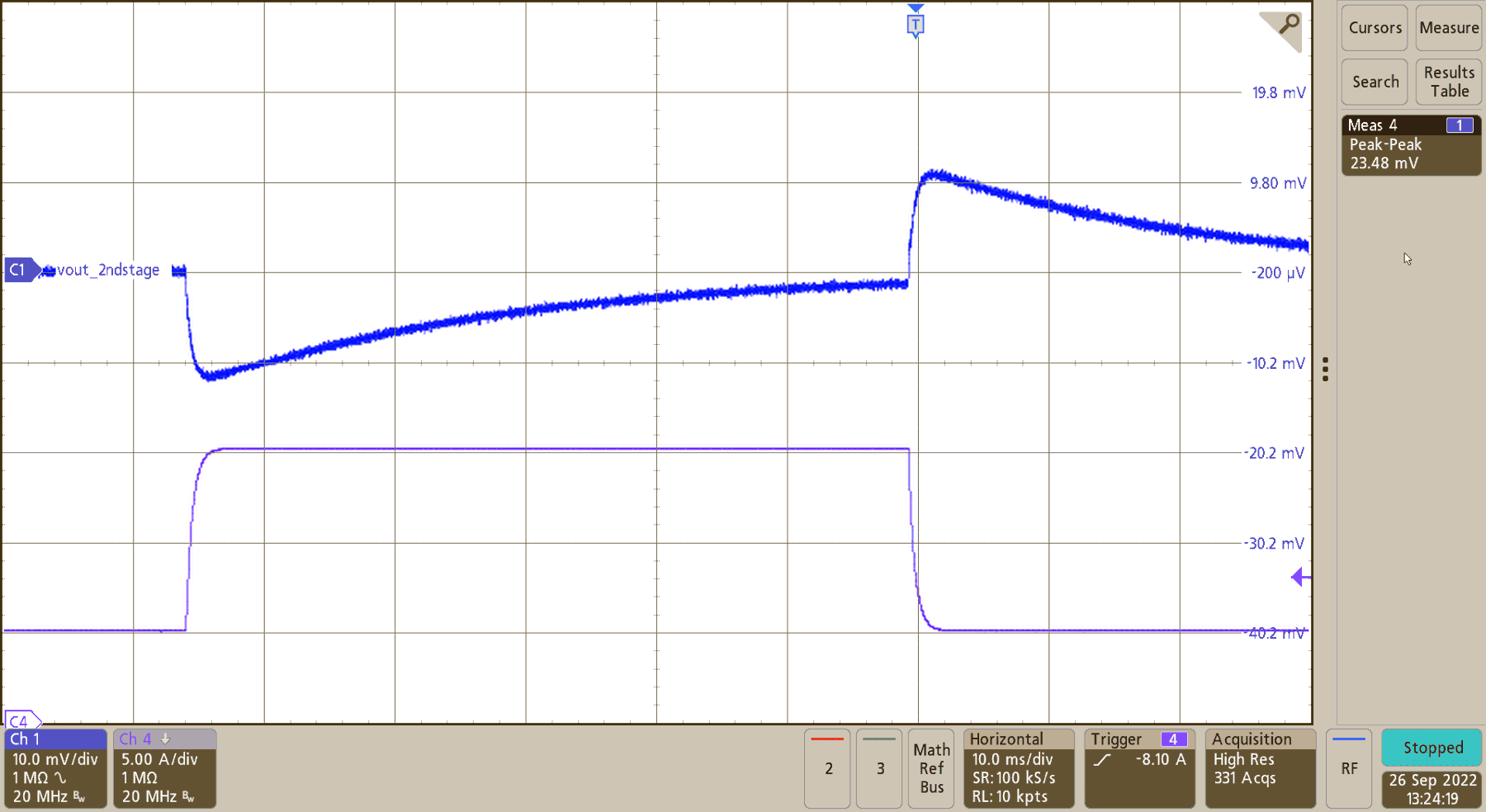

內部補償 ACM 為一以鏈波為基礎的峰值電流模式控制機制，使用內部產生的斜率來代表電感器電流。此控制模式可在非線性控制模式 (如 D-CAP3) 快速暫態響應與其他外部補償固定頻率控制架構 (如電壓模式控制) 的廣泛電容穩定性間提供平衡。ACM 是較新的控制架構，其以單一電阻器補償迴路，而非透過電阻器與電容器網路。TPS543B22 有三個可選 PWM 斜率選項，可在執行第二級濾波器時將控制迴路性能最佳化。有趣的是，我們注意到其評估模組在電路板上有電容器和電感器銲墊，可方便地放入二級濾波器元件。TPS543B22 輸出電壓峰間漣波在無額外濾波器的情況下為 7.4-mV。在使用額外濾波器的情況下，輸出電壓漣波為 1.3-mV (如 圖 6 所示)。TPS543B22 設計無需進行斜率調整即可確保穩定性。圖 7 為與前一個轉換器具有相同 10-A 負載步進的負載暫態波形，執行第二級濾波器後的輸出電壓波形沒有不穩定的跡象。
