NEST008 january 2023 TPS543B22 , TPS548A28 , TPS56121
3 設計第二級濾波器
即使以低等效串聯電阻 (ESR) 陶瓷輸出電容器，使用降壓轉換器的電感器和電容器 (LC) 輸出濾波器來實現低輸出電壓漣波的做法仍較不實際。設計人員可能需要使用第二級 LC 濾波器，才能將輸出漣波降至 5-mV 以下。如需有關第二級濾波器設計或漣波測量技術設計的詳細資訊，請參閱資源章節。第二級濾波器的電感器值可利用 方程式 1 計算並解出 L2。電感器 L2 為第二級電感器，C1 為降壓轉換器的主要級輸出電容器，C2 則為第二級電容器網路。三種設計皆使用相同的第二級濾波器 (如 表 1 所示)，佔用電路板面積爲 92mm2 (如 圖 1 所示)。
方程式 1.
表 1 轉換器控制架構和第二級濾波器。
| 零件編號 | 控制架構 | 切換頻率 | 第二級電感 | 第二級電容 |
|---|---|---|---|---|
| TPS548A28 | D-CAP3 | 800 kHz | 2 x 0.68 μH | 4x 100 μF + 0.1 μF |
| TPS543B22 | ACM | 1000 kHz | 2 x 0.68 μH | 4x 100 μF + 0.1 μF |
| TPS56121 | 電壓模式 | 500 kHz | 2 x 0.68 μH | 4 x 100 μF + 0.1 μF |

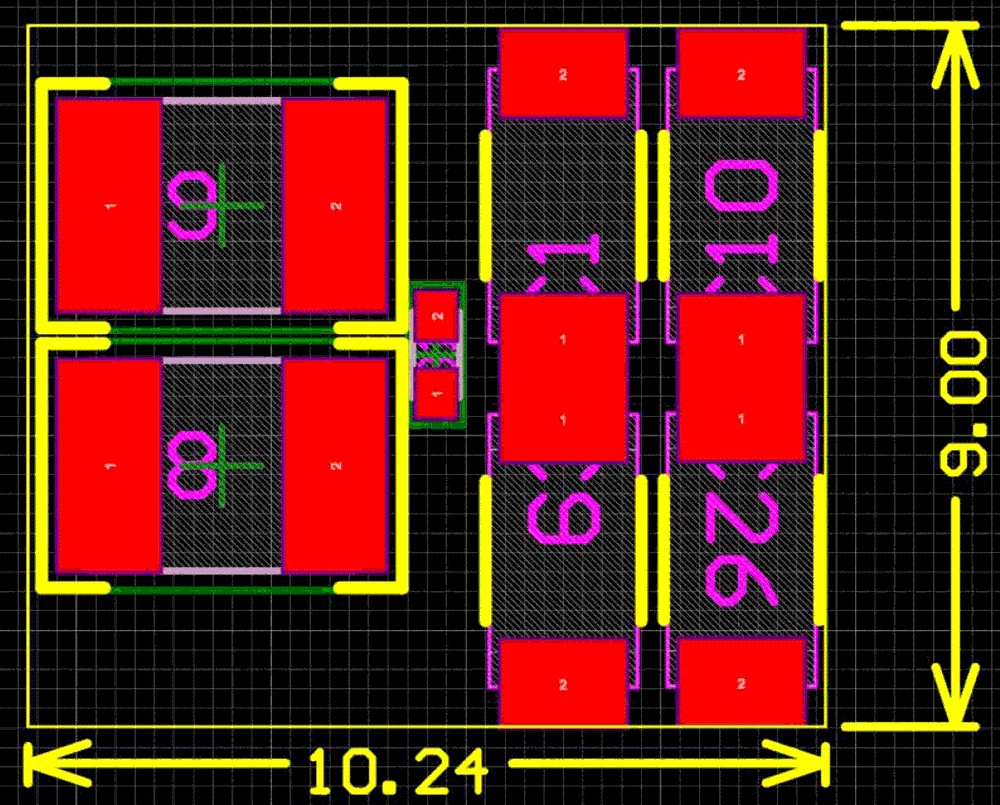

圖 1 第二級過濾器電路板面積 92mm2。選擇第二級電感器值 (L2) 並完成元件組裝後，下一步是增加第二級電感和電容重新補償 DC/DC 轉換器的控制迴路，以確保穩定性。請務必注意各控制架構都有其獨特技術，可視需要在增加第二級濾波器後重新補償控制迴路。評估各控制架構的輸出電壓漣波、效率損失及穩定性，並為結果進行總結。
