Das Zeitdom?nen-Anzeigetool erm?glicht die Visualisierung der Antwort des ADC auf ein gegebenes Eingangssignal. Dieses Tool eignet sich sowohl zur Untersuchung des Verhaltens als auch zum Debuggen grober Probleme mit ADCs oder Antriebsschaltkreisen.

Um eine Erfassung der Daten der ausgew?hlten Anzahl von Mustern aus dem ADS9224R auszul?sen, verwenden Sie gem?? den aktuellen Moduseinstellungen der Schnittstelle die Schaltfl?che Capture im linken Bereich von Abbildung 6-5. Die Musterindizes befinden sich auf der x-Achse. Die beiden y-Achsen zeigen die entsprechenden Ausgangscodes sowie die ?quivalenten Analogspannungen basierend auf der vorgegebenen Referenzspannung. Um Daten von Kanal A (Ch A) oder Kanal B (Ch B) anzuzeigen, w?hlen Sie den entsprechenden Kanal aus, wie im Abschnitt oben rechts von Abbildung 6-5 gezeigt. Durch Umschalten der Seiten auf eines der in den folgenden Abschnitten beschriebenen Analysetools werden Berechnungen ausgel?st, die mit demselben Datensatz durchgeführt werden.

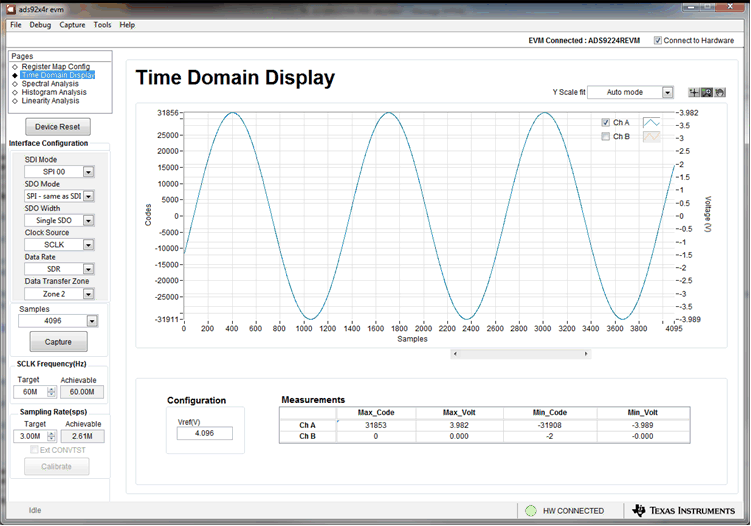

Abbildung 6-5 Optionen des Zeitdom?nen-Anzeigetools
