GERU008B July 2018 – March 2025 ADS9224R , ADS9234R
5.1 Standard-Jumper-Einstellungen
JP1-JP2 und JP3-JP4 werden verwendet, um differenzielle analoge Quellen mit Kanal-A- bzw. Kanal-B-Eing?ngen zu verbinden. Darüber hinaus k?nnen Shunts auf den Jumpern JP1 und JP4 verwendet werden, um die negativen Eing?nge zu erden und unsymmetrische Signale zu unterstützen, wie in Sektion 2.1 beschrieben.

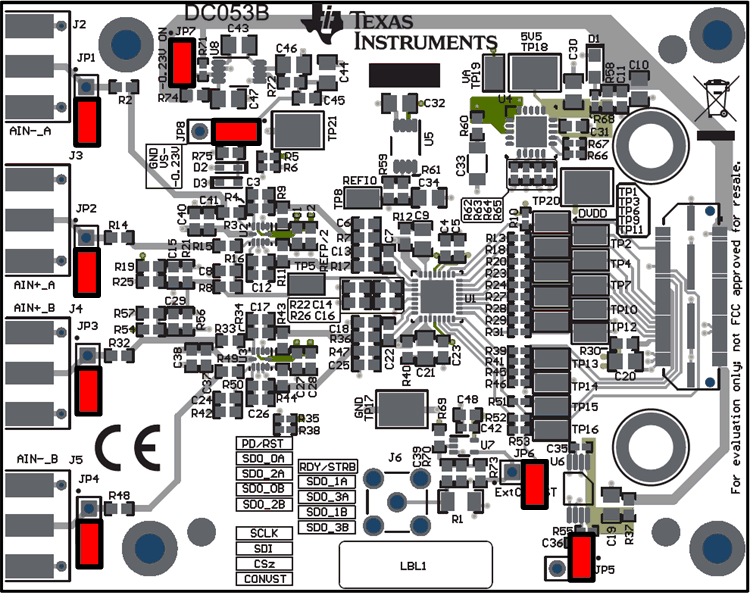

Abbildung 5-1 zeigt die standardm??igen werkseitigen Jumper-Positionen und -Einstellungen.
Abbildung 5-1 ADS9224REVM-PDK-Jumper-PositionenTabelle 5-1 erl?utert die Funktionalit?t dieser Jumper und ihre Standardkonfigurationen.
Tabelle 5-1 Standard-Jumper-Konfigurationen
| Bezeichner | Standardkonfiguration | Beschreibung |
|---|---|---|
| JP1 | Offen | Negativer CHA-Differenzeingang. Dieser Pin kann durch einen Shunt von JP1 Pin 1 und JP1 Pin 2 für unsymmetrische Signale geerdet werden. |
| JP2 | Offen | Positiver CHA-Differenzeingang oder Eingang für unsymmetrische Signale. |
| JP3 | Offen | Negativer CHB-Differenzeingang. Dieser Pin kann durch einen Shunt von JP1 Pin 1 und JP1 Pin 2 für unsymmetrische Signale geerdet werden. |
| JP4 | Offen | Positiver CHB-Differenzeingang oder Eingang für unsymmetrische Signale. |
| JP5 | Offen | EEPROM-Schreibschutzfunktion (EEPROM, erneutes Schreiben deaktiviert). |
| JP6 | Offen | Externes CONVST ist getrennt. |
| JP7 | Installiert | Der Abschaltpin am U8 LDO ist deaktiviert. |
| JP8 | 1-2 | Die negative Versorgung für Verst?rker mit Volldifferenzeingang ist mit –230 mV verbunden. |
