4 Isolierte Modulatoren in Traktionsumrichtern
Abbildung 2-1 Zeigt die Implementierung eines isolierten modulatorbasierten Designs in Traktionsinvertern für die Automobilindustrie.

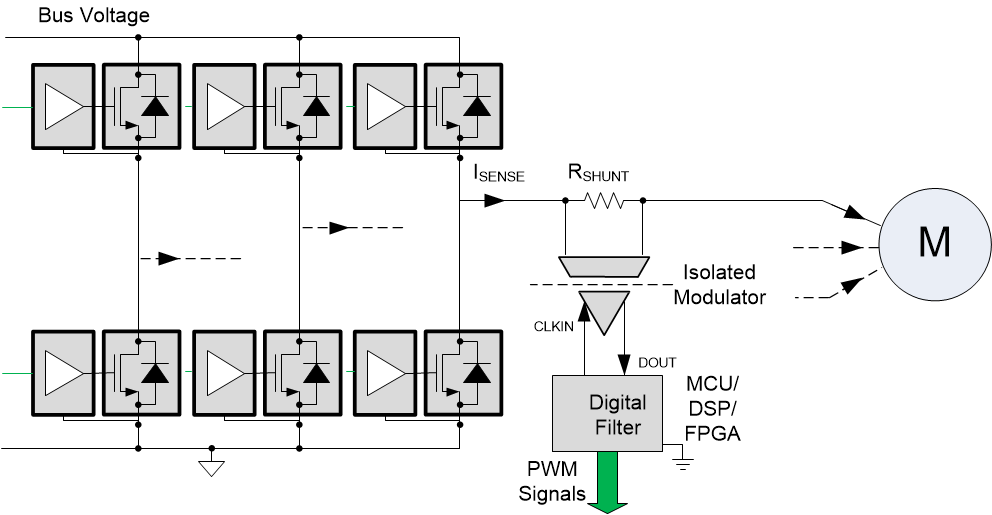

Abbildung 4-1 Strommessung mit einem isolierten ModulatorTraktionsinverter haben einen direkten Einfluss auf das Fahrerlebnis und erfordern eine pr?zise Steuerung von Drehzahl und Drehmoment des Traktionsmotors. Ein mit einem isolierten Delta-Sigma-Modulator gekoppelter Shunt liefert dem Controller qualitativ hochwertige Rückkopplungssignale, um das Pulsweitenmodulationsmuster (PWM) für Brückentransistoren festzulegen. Die Implementierung des Digitalfilters erm?glicht es Ingenieuren, die Qualit?t der Traktionsmotorsteuerungen fein abzustimmen.
Wie in Abbildung 3-1 gezeigt , k?nnen für FPGA, MCU und DSP mehrere digitale Filter parallel geschaltet werden. Einer der digitalen Filter kann ein hochleistungsf?higer digitaler Filter sein, der pr?zise Rückkopplungssignale zur Steuerung der Brückentransistoren bereitstellt. Ein weiterer digitaler Filter kann ein digitaler Filter mit kurzer Latenzzeit zum Erkennen von überlast oder überstrom sein. Für beide Digitalfilter kann ein Filter dritter Ordnung (sinc3) mit einem anderen OSR verwendet werden.
