1 特性
- 適用于汽車電子 應用
- 具有符合 AEC-Q100 標準的下列結果：
- 器件溫度等級 2：-40℃ 至 +105℃ 的環境運行溫度范圍
- 器件人體放電模型 (HBM) 靜電放電 (ESD) 分類等級 ±8kV
- 器件組件充電模式 (CDM) ESD 分類等級 C6
- 支持擴展高清 (1920x720p/60Hz) 數字視頻格式
- 支持 5MHz–96MHz 像素時鐘 (PCLK)（STP 模式）
- 支持 15MHz–96MHz PCLK（同軸模式）
- RGB888 + VS、HS 和 DE
- 并行 LVCMOS 視頻輸入
- 允許存在幅值偏差的擴頻輸入
- 4 條可選的雙向 GPIO 通道
- 雙向控制接口通道接口，可連接到 I2C 兼容串行控制總線
- 可選的 I2S 支持
- 長達 10 米的交流耦合同軸或屏蔽雙絞線 (STP) 互連
- 通過 1.8V 或 3.3V 兼容 LVCMOS I/O 接口實現 3.3V 單電源運行
- 具有嵌入式時鐘的直流均衡和擾頻數據
- 內部模式生成
- 低功率模式最大限度地減少了功率耗散
- >8kV ISO 10605 靜電放電 (ESD) 額定值
2 應用
- 汽車用觸摸顯示屏
- 汽車導航顯示屏
- 汽車儀表板
3 說明

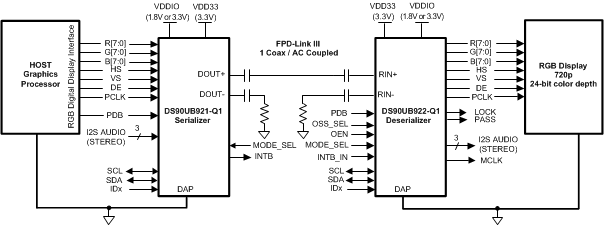

DS90UB921-Q1 串行器與 DS90UB922-Q1、DS90UB926Q-Q1、DS90UB928Q-Q1、DS90UB948-Q1 或 DS90UB940-Q1 解串器配套使用，可提供完整的數字接口以實現汽車顯示屏和圖像傳感應用中視頻、音頻和控制數據的高速并行 傳輸。
該芯片組非常適合 WVGA 和 HD 格式的車載視頻顯示系統。DS90UB921-Q1 整合了嵌入式雙向控制通道和低延遲 GPIO 控制。該芯片組將并行接口轉換為單對高速串行化接口。FPD-Link III 串行總線方案支持通過單個鏈路實現高速視頻數據傳輸和雙向控制通信的全雙工控制。通過單個差分對（或單線）整合視頻數據和控制可減少互連線尺寸和重量，同時還消除了偏差問題并簡化了系統設計。
DS90UB921-Q1 串行器內嵌時鐘，可通過直流擾頻 & 均衡數據有效載荷，并將信號電平轉換為高速低壓差分（或單端）信令。最多有 24 個數據位可隨視頻控制信號一同串行化。
低壓擺幅信令的使用、數據換序和隨機生成以及擴頻定時兼容性最大限度地減少了電磁干擾 (EMI)。
來自下行解串器的遠程中斷被映射至一個本地輸出引腳。
器件信息 (1)
| 部件號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| DS90UB921-Q1 | WQFN (48) | 7.00mm x 7.00mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。
