ZHCSDP9D October 2011 – April 2015 DS110DF410

PRODUCTION DATA.

封裝選項

機械數據 (封裝 | 引腳)

RHS|48
- MPQF159B

散熱焊盤機械數據 (封裝 | 引腳)

RHS|48
- QFND509A

訂購信息

1 特性

每個通道的數據傳輸速率獨立鎖定在 8.5Gbps 至 11.3Gbps 范圍內（及其子速率）
支持 2/4/8 分之一的子速率
基于協議選擇模式的快速鎖定操作
低延遲（約 300ps）
具有自適應均衡功能，可在 5GHz 頻率下提供最高 34dB 的升壓
可調節的發送 V_OD：600 至 1300mVp-p
可調節發送去加重功能：最高達 -12dB
典型功耗 (EQ + DFE + CDR + DE)：每通道 180mW
可編程的輸出極性反轉
輸入信號檢測，CDR 鎖定檢測/指示器
片上眼圖監視器 (EOM)，偽隨機二進制序列 (PRBS) 發生器
2.5V±5% 單電源
系統管理總線 (SMbus)/EEPROM 配置模式
工作溫度范圍為 -40°C 至 85°C
48 引腳 7mm x 7mm 超薄四方扁平無引線 (WQFN) 封裝
可輕松在中繼器與重定時器之間進行引腳兼容升級
- DS100RT410 (EQ + CDR + DE)：10.3125Gbps
- DS100DF410 (EQ + DFE + CDR + DE)：10.3125Gbps
- DS110RT410 (EQ + CDR + DE)：8.5 - 11.3Gbps
- DS110DF410 (EQ + DFE + CDR + DE)：8.5 - 11.3Gbps
- DS125RT410 (EQ + CDR + DE)：9.8 - 12.5Gbps
- DS125DF410 (EQ + DFE + CDR + DE)：9.8 - 12.5Gbps
- DS100BR410 (EQ + DE)：最高為 10.3125Gbps

2 應用

前端口 SFF 8431 (SFP+) 光學銅纜和直連銅纜
背板長度延長，數據重定時器
以太網：10GbE、1GbE
光纖通道，無限帶寬技術
其他高達 11.3Gbps 的專有數據傳輸速率

3 說明

DS110DF410 是一款具有集成信號調節功能的四通道重定時器。該器件包含完全自適應性連續時間線性均衡器 (CTLE)、自校準 5 抽頭判決反饋均衡器 (DFE)、時鐘和數據恢復 (CDR) 鎖定檢測以及發送去加重 (DE) 驅動器，可在有損且存在串擾的高速串行鏈路中實現數據傳輸，比特誤差率 (BER) < 1×10^-15。

每個通道的數據傳輸速率均可獨立鎖定在 8.5Gbps 至 11.3Gbps 范圍內（及其相應的 1/2、1/4 和 1/8 子速率上），從而支持各類通信協議。該器件使用一個 25MHz 的晶振時鐘來加速 CDR 鎖定過程。該時鐘不用于校準鎖相環 (PLL)，無需與串行數據同步。

可編程設置既可以通過 SMBus (I2C) 接口來應用，也可以通過外部 EEPROM 進行加載。憑借片上眼圖監視器和 PRBS 發生器，可以在系統調通或現場調試過程中實時測量高速串行數據。

器件信息⁽¹⁾

器件型號	封裝	封裝尺寸（標稱值）
DS110DF410	WQFN (48)	7.00mm x 7.00mm

如需了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

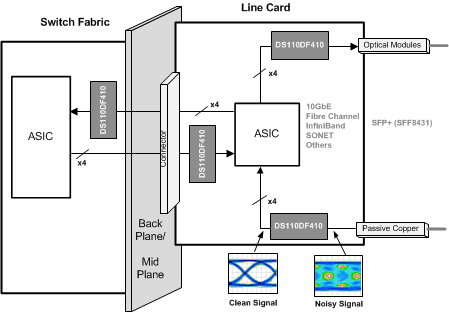

4 典型應用圖
