1 特性
3 說明
DRV8860 是一款 8 通道低邊驅動器，此驅動器具有過流保護和開路/短路負載檢測功能。 它具有內置的用來鉗制由電感負載生成的關閉瞬態的二極管，可被用于驅動單極步進電機、直流電機、繼電器、螺線管、或者其它負載。

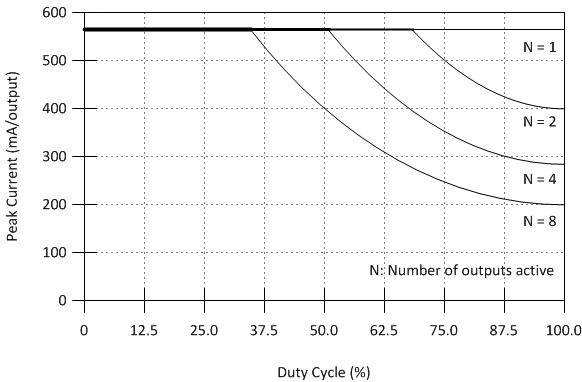

DRV8860PWP 可提供最高 330mA（8 通道打開）的連續輸出電流，DRV8860PW 則可提供最高 200mA（8 通道打開）的連續輸出電流。 此電流驅動能力隨著 PWM 占空比的降低而增加。 單一通道打開時能夠驅動高達 560mA 的持續輸出電流。 細節請參考部分。輸出電流建議
提供了一個串口來控制 DRV8860 輸出驅動器、配置內部設置寄存器以及讀取每條通道的故障狀態。 多個 DRV8860 器件可采用菊花鏈連在一起以共同使用一個單一串口。 也可通過串口來配置加電時間和保持 PWM 占空比。 利用這些功能，可實現比傳統的始終開啟解決方案更低的運行溫度。
還提供用于過流保護、短路保護、欠壓閉鎖和過熱保護的內部關斷功能。 DRV8860 能夠診斷開路負載情況。 每條通道的故障信息可由串口讀取，并且有一個外部故障引腳指示。
器件信息(1)
| 部件號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| DRV8860 | TSSOP (16) | 5.00mm x 6.40mm |
| HTSSOP (16) |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

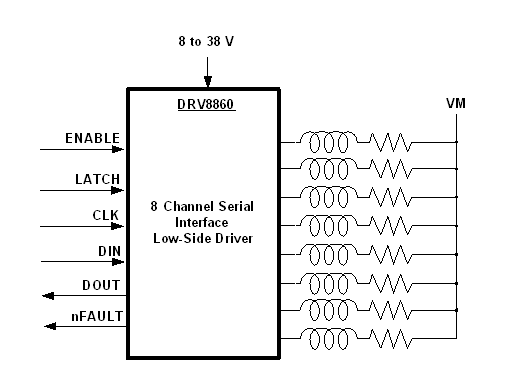

4 簡化電路原理圖
