3 說明
UCD9090 是一款 10 軌 PMBus/I2C 可尋址電源排序器和監控器。該器件集成了一個 12 位 ADC，可監控多達 10 個電源電壓輸入。23 個 GPIO 引腳可用于電源啟用、加電復位信號、外部中斷、級聯或其他系統功能。其中的 10 個引腳提供 PWM 功能。利用這些引腳，UCD9090 可支持裕度調節以及通用 PWM 功能。
運用引腳選擇電壓軌狀態功能可實現特定的電源狀態。該功能允許使用多達3個GPI來啟用和停用任意電壓軌。對于執行系統低功耗模式及用于硬件設備的高級配置和電源接口 (ACPI) 規范而言，這一點是很有用處的。
TI Fusion Digital Power™設計人員軟件提供了器件配置。這款基于 PC 的用戶界面 (UI) 提供了用于配置、存儲和監控所有系統運行參數的直觀界面。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| UCD9090 | VQFN (48) | 7.00mm × 7.00mm |
- 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

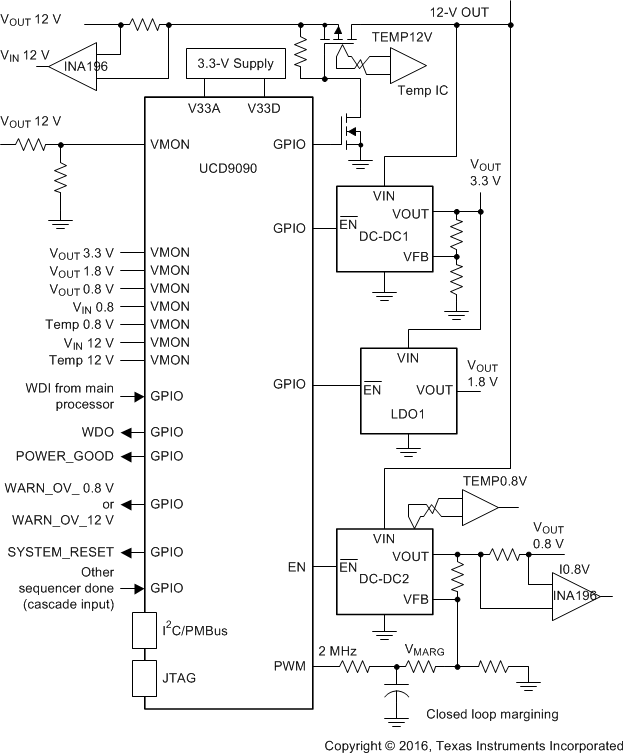

典型應用
