3 說明
UCD90160 是一款 16 軌 PMBus/I2C 可尋址電源定序器和監控器。該器件集成了一個 12 位 ADC，可監控多達 16 個電源電壓輸入。 26個GPIO引腳可被用于電源啟用，加電復位信號，外部中斷，級聯，或者其它系統功能。這些引腳中的12個引腳提供PWM功能。使用這些引腳，UCD90160 可支持裕度調節以及通用 PWM 功能。
運用引腳選擇電壓軌狀態功能可實現特定的電源狀態。該功能允許使用多達3個GPI來啟用和停用任意電壓軌。對于執行系統低功耗模式及用于硬件設備的高級配置和電源接口 (ACPI) 規范而言，這一點是很有用處的。
這個TI的 融合數字電源™設計人員軟件用于器件配置。這款基于PC的圖形用戶界面 (GUI) 提供了一種用于配置，存儲和監視所有系統操作參數的直觀界面。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| UCD90160 | VQFN (64) | 9.00mm x 9.00mm |
- 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

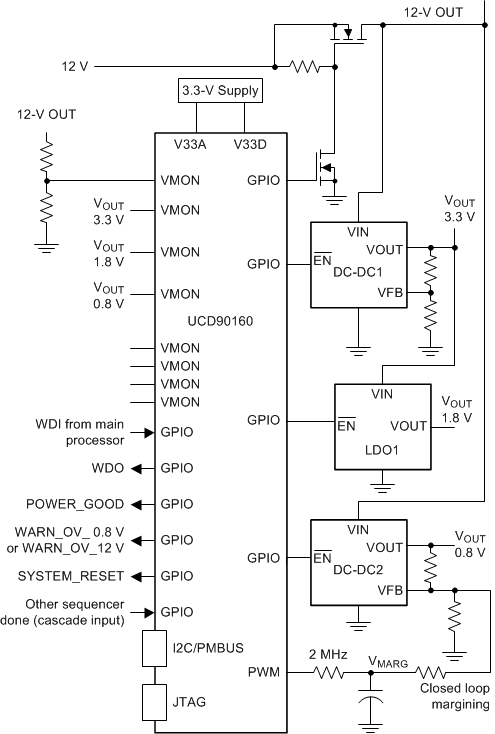

簡化應用電路原理圖
