7.3.7 軟啟動時序
軟啟動時序技術通過從零開始緩慢地逐漸增加有效的占空比，從而以受控良好的方式逐漸為轉換器加電。在 PWM 啟動后，誤差放大器的反相輸入為低電平，使得誤差放大器的輸出變為高電平。放大器的輸出級通常可提供 1mA 電流，這足以驅動大多數高阻抗補償網絡，但不足以快速驅動大負載。軟啟動時序的實現方式是通過 PNP 晶體管對連接到誤差放大器輸出端且容值相當大的 (>1μF) 電容器 (CSS) 供電，如圖 7-6 所示

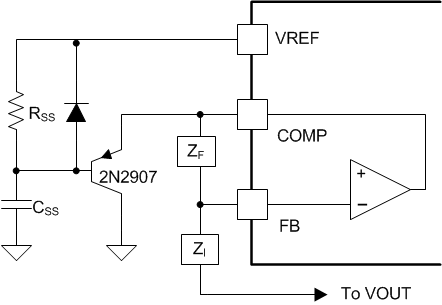

圖 7-6 軟啟動實現放大器向電容器提供的有限充電電流轉換為誤差放大器輸出上的 dv/dt 限制。由于其中一個 PWM 比較器輸入逐漸上升，這直接與電流模式受控系統中初級電流的某些最大變化率相對應。選擇的 RSS 和 CSS 值必須使 COMP 引腳以受控速率啟動，從而限制功率級提供的峰值電流。軟啟動間隔完成后，電容器繼續充電至 VREF，從而有效地將 PNP 晶體管從電路中排除在外。與在電壓模式控制中不同，軟啟動時序在電流模式控制型系統中經常是優選的功能。在電流模式下，軟啟動控制峰值開關電流的上升。在電壓模式控制中，軟啟動會逐漸擴大占空比，不論初級電流或斜升速率如何。
電阻器 RSS 和二極管的作用是在軟啟動周期完成且電容器充滿電后，在正常運行時將軟啟動電容器從誤差放大器路徑中排除。每當 PWM 進入強制 VREF 變為低電平的 UVLO 狀態時，與電阻器并聯的可選二極管都會強制設置一個軟啟動周期。如果沒有二極管，電容器會在短暫失電或欠壓期間保持充電狀態，并且器件在重新施加 VDD 時無法實現軟啟動功能。
