3 說明
UCC28070A 和 UCC28070 是高級功率因數校正 (PFC) 控制器，每款控制器都集成了兩個在 CCM 升壓模式下由 180° 交錯運行的脈寬調制器 (PWM)。這兩款器件都可以在高達 300kHz 的頻率下進行開關，而對于大功率應用中基于 IGBT 功率開關的 PFC 轉換器，UCC28070A 器件能夠在低至 10kHz 的頻率下運行。UCC28070 器件的最小運行頻率限制為 30kHz。
180° 異相交錯運行方式可以顯著減少輸入和輸出紋波電流，與此同時，傳導 EMI 濾波變得更簡單，成本也更低。UCC28070A 和 UCC28070 器件的所有其他特性和優勢相同。
兩款器件都具有多項創新功能，包括電流合成和量化電壓前饋，以促進 PF、效率、THD 和瞬態響應方面的性能增強。此外，頻率抖動、時鐘同步和壓擺率增強進一步擴大性能增強的潛力。此外，保護功能還包括輸出過壓檢測、可編程峰值電流限制、欠壓鎖定和開-環路保護。
封裝信息
| 器件型號 | 封裝(1) | 封裝尺寸(2) |
|---|---|---|
| UCC28070A | PW（TSSOP，20） | 6.50mm × 4.40mm |
| UCC28070 | ||
| UCC28070 | DW（SOIC，20） | 12.80mm × 7.50mm |
(1) 有關所有可用封裝，請參閱機械、封裝和可訂購信息。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

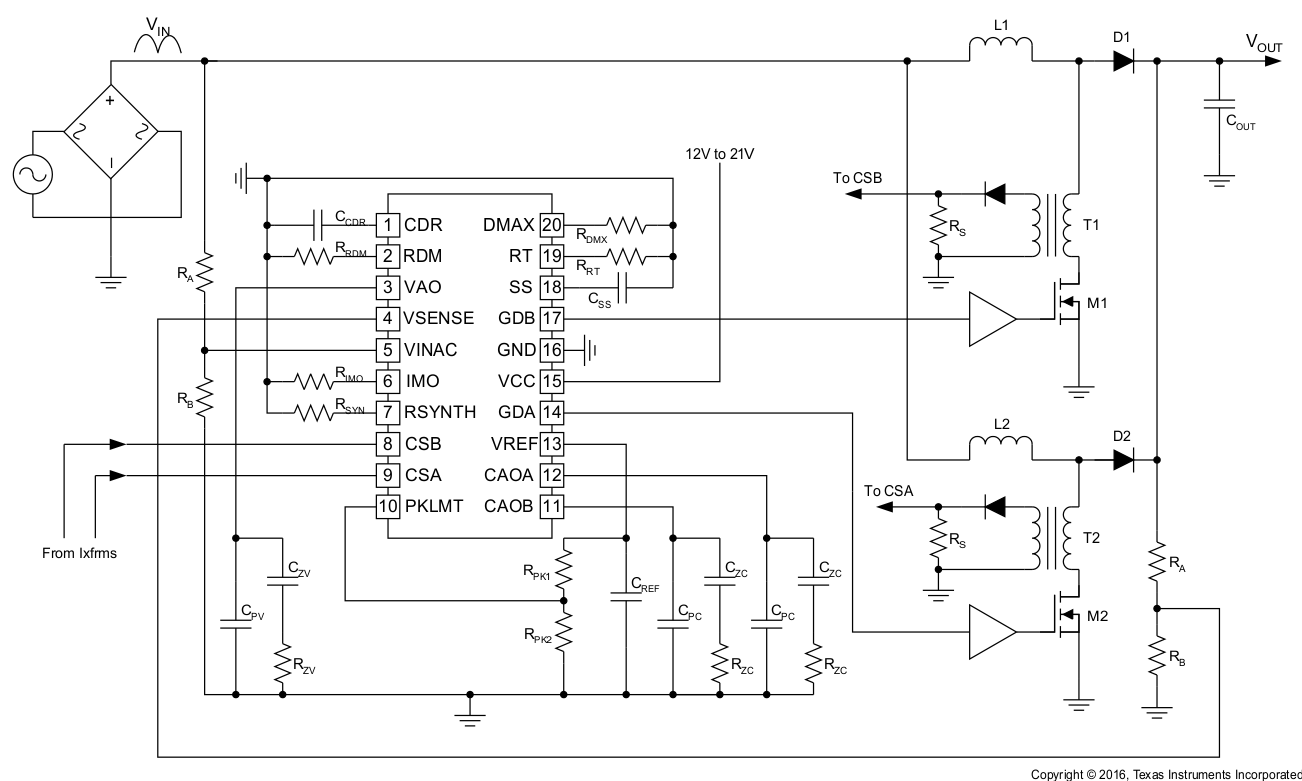

簡化版應用示意圖
