7.3.13 軟啟動
PWM 輸出的內部軟啟動是通過逐漸增加誤差放大器 (E/A) 輸出電壓來實現的。相比之下，當用于控制電流模式時，此實現方案會在每個 PWM 周期緩慢提高開關峰值電流，從而實現強制受控啟動。在電壓模式（占空比）控制中，此功能可持續拓寬脈沖寬度。

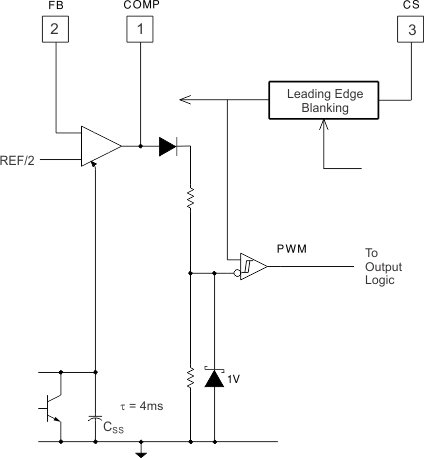

圖 7-20 軟啟動的詳細方框圖內部軟啟動電容器 (Css) 會在欠壓鎖定轉換后或基準電壓低于正常運行所需的最小值時放電。此外，只要過流保護比較器被故障觸發，Css 就會放電。通過將 E/A 放大器輸出鉗位到通過電流源充電的內部軟啟動電容器 (Css)，即可實現 UCCx800、UCC2801、UCC2802、UCC2803、UCC2804 和 UCC2805 器件的軟啟動。一旦 Css 充電后電壓高于誤差放大器實現正常 PWM 運行所需電壓，軟啟動鉗位電路就會失效。

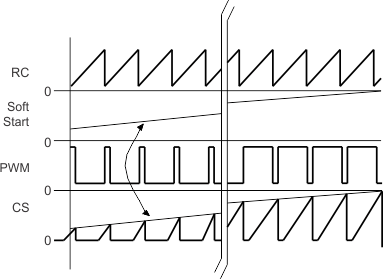

圖 7-21 IC 軟啟動特性
