7.3.8 最小關斷時間設置（死區時間控制）
死區時間一詞用于描述每個振蕩器周期內 PWM 輸出的確定關斷時間。該設計可確保即使在最大占空比下，也有足夠的時間復位磁性電路元件并防止飽和。UCC280x PWM 系列的死區時間由內部 130Ω 放電阻抗和計時電容器值決定。較大的電容值可延長死區時間，而較小電容值會在相同工作頻率下實現更高的最大占空比。圖 7-10 提供了死區時間與計時電容器值之間的關系曲線。通過在 IC 的 RC 引腳和計時元件之間添加一個電阻器，即可延長死區時間，如 圖 7-11 所示。如 圖 7-12 中的曲線所示，當放電電阻值增加到約 470Ω 時，死區時間也隨之延長。務必避免采用高于上述值的電阻，因為這會縮短死區時間，進而降低振蕩器峰峰值振幅。通過降低 RT 灌入過多電流 (1mA) 會阻止放電至 0.2V 的比較器下限閾值電壓，從而導致振蕩器關斷。添加此放電控制電阻器會對振蕩器編程有一些影響。首先，電阻器會在放電期間（而非計時周期的充電時段）向電容器引入直流失調電壓，從而降低可用的峰峰值計時電容器振幅。由于峰峰值振幅降低，CT 的精確值可能需要根據 UC3842 型號設計進行調整，以便獲得正確的初始振蕩器頻率。另一備選方案是保持計時電容器值不變，并同時調整計時電阻值和放電阻值，因為此類電阻均有現成產品可選，且規格數值的遞增幅度較小。

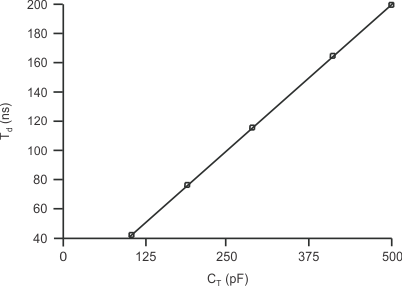

圖 7-10 最小死區時間與 CT 間的關系
圖 7-11 生成受控最大占空比的電路

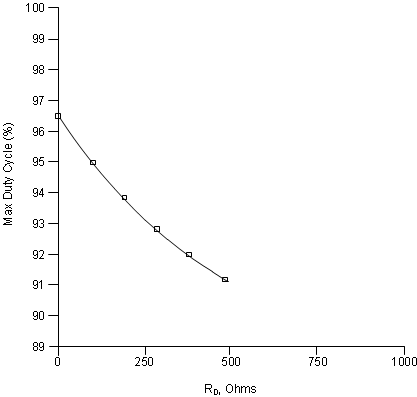

圖 7-12 RT = 20kΩ 時最大占空比與 RD 間的關系
